INTRODUCTION













A INDUCTIVE COMPONENTS

005 - 104


A1  EMC POWER LINE

005-030



A2  EMC DATA LINE

031-050

A3  POWER FACTOR CORRECTION

051-064

A4  ENERGY TRANSFER

065-082

A5  SIGNAL TRANSMISSION

083-100

A6  CHECKLISTS

101-104







B MAGNETIC MATERIAL + CORES

105 - 212


B1  MAGNETIC MATERIAL

105-198

B2  CORES

199-212










C MODULES & APPLICATIONS

 213-222




C1  LF-ANTENNAS

214-215

C2  HIGH VOLTAGE IGNITERS

216

C3  FUNCTIONAL MODULES

217-218

C4  SENSOR TECHNOLOGY

219

C5 HIGH POWER COMPONENTS

220

C6 APPLICATIONS

221-222










 3 -




















- 4 -







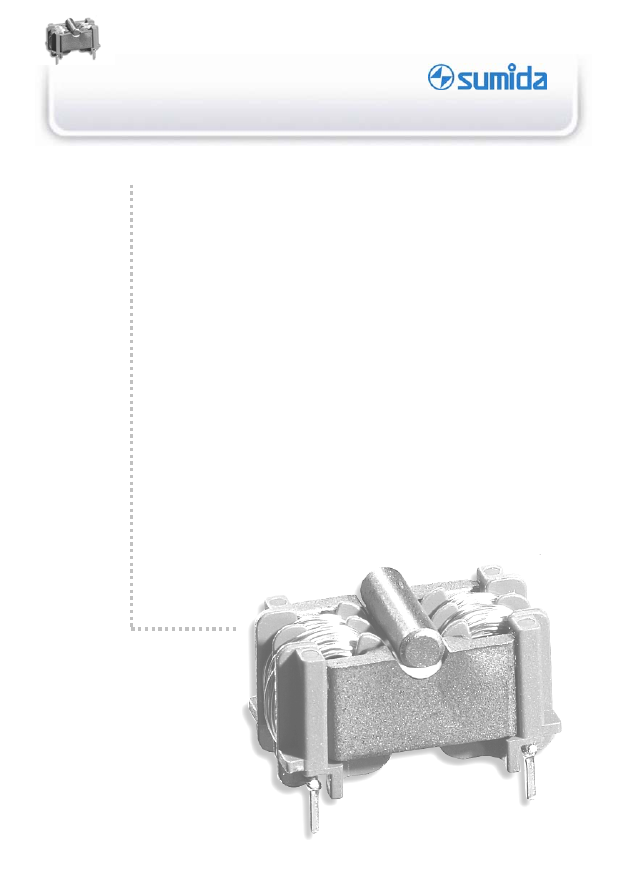

A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE





A1.1   COMMON MODE CHOKES WITH BYPASS

006 - 009

A1.2    COMMON MODE CHOKES

010 – 025

A1.3  COMMON MODE CHOKES AMORPH

026 - 030

























- 5 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

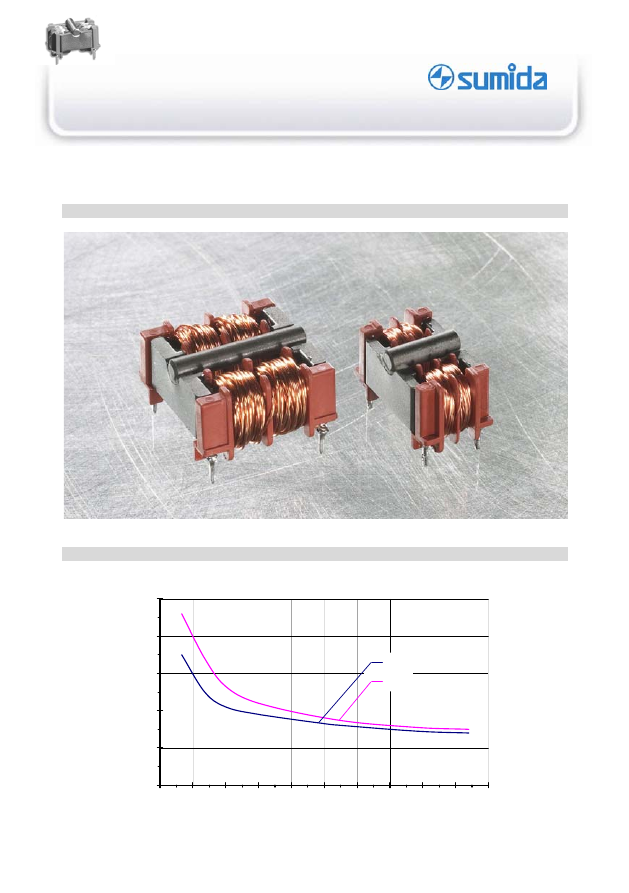

A1.1 COMMON MODE CHOKES WITH BYPASS


Common mode and differential inductance in one component









Current as a function of inductance and component size



0,0

0,2

0,4

0,6

0,8

1,0

0

5

10

15

20

25

30

35

40

45

50

L [mH]

I

rms

[A]

RK 17

RK 23







- 6 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.1 COMMON MODE CHOKES WITH BYPASS



Application

In devices with a protective conductor terminal, such as electronic ballasts, washing
machines or electrical tools, symmetrical interference often occurs in addition to

asymmetrical interference. As a rule, this requires the use of a further component for in-
line inductance.

Structure

•



Closed cores made of high permeability VOGT ferrites Fi340 and Fi360

•



Coil-former with four chambers

Technical data

•



Suitable for use in equipment to EN 50176, EN 61347, EN 61800,

EN 60335, EN 60065,

•



Climate category 40/125/56 in accordance with  IEC 68-1

•



Nominal inductance at 10 kHz, 25°C

•



Testing voltage (winding – winding) 1500 V, 50 Hz, 2 sec.

•



Max. permissible temperature of windings 115° C

•



Inductance loss (with current compensated circuit)

≤

 15% DC preload with I

sat

 and

ambient temperature T

U

= 80°C

Advantages

•



Very flat (e.g. for use in electronic ballasts)

•



Full utilisation of material permeability due to closed core

•



Low capacity winding design with four chambers

•



Environmentally friendly since no adhesives or resins are used

•



Low-Cos due to automated mass production

Function description

Due to their special magnetic design, the new VOGT combined noise suppression chokes
enable the suppression of both the asymmetrical and symmetrical interference component

in a single unit. Combining the characteristics of two separate components in one unit
lowers costs considerably, as well as reduces the space requirement within the device.


EMV-measurement with and without bypass:





- RK choke without bypass

- RK choke with bypass



(measured at electronic ballast, in a typical RFI
suppression circuit in accordance with EN55015)







- 7 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

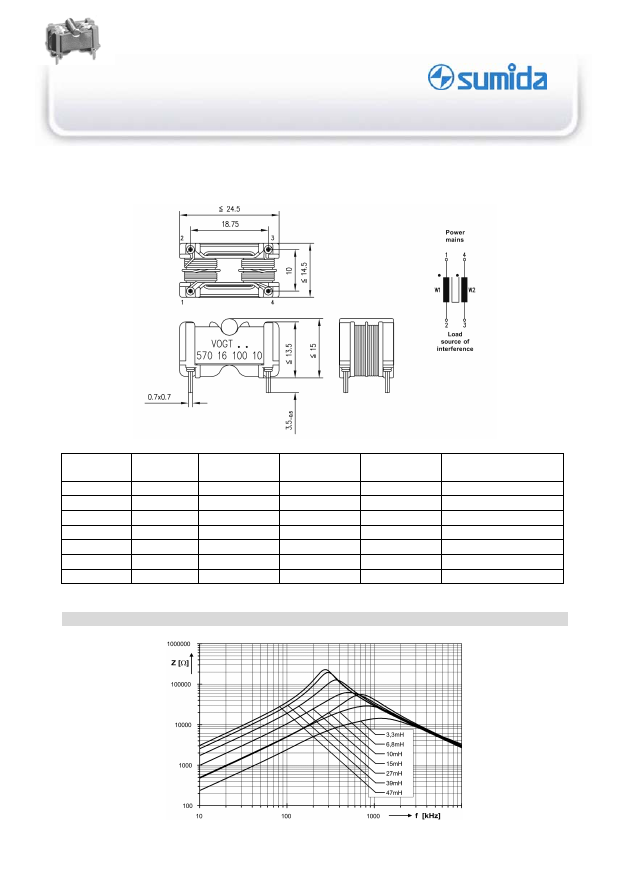

A1.1 COMMON MODE CHOKES WITH BYPASS | RK 17







L

N

1)

 (mH)

R

cu

1)

(

Ω

)



I

RMS

 (A)

I

sat

2)

  (A)

L

Leakage



 (µH)



Part number

3.3

0.18

0.70

1.00

120

570 16 033 1H

6.8

0.27

0.50

0.70

220

570 16 068 1H

10

0.50

0.46

0.65

330

570 16 100 1H

15

0.65

0.43

0.64

500

570 16 150 20

27

1.30

0.40

0.55

900

570 16 270 1H

39

2.25

0.30

0.42

1250

570 16 390 20

47

2.50

0.28

0.40

1500

570 16 470 10

1)

per winding,

2)

max. value



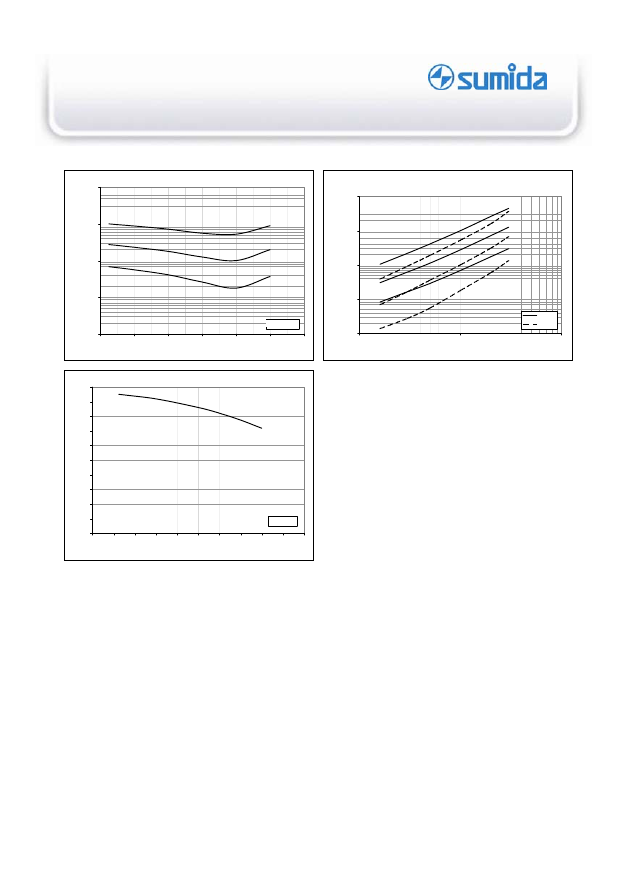

Impedance curves







- 8 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.1 COMMON MODE CHOKES WITH BYPASS | RK 23





L

N

1)

 (mH)

R

cu

1)

(

Ω

)



I

RMS

 (A)

I

sat

2)

  (A)

L

Leakage



 (µH)



Part number

3.3

0.08

0.92

1.30

120

570 18 033 1H

6.8

0.14

0.78

1.10

220

570 18 068 10

10

0.19

0.53

0.75

330

570 18 100 10

15

0.30

0.45

0.65

500

570 18 150 1H

27

0.45

0.35

0.50

900

570 18 270 1H

39

0.61

0.32

0.45

1250

570 18 390 10

47

0.75

0.30

0.42

1500

570 18 470 1S

1)

per winding,

2)

typical value




Impedance curves






- 9 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.2 COMMON MODE CHOKES



Application


These chokes are preferably used in equipment that is fitted with switched mode power

supplies. Together with suitable capacitors, these chokes form filters in the power supply
line, which reduce the level of the noise that occurs inside the device, as well as the
penetration of line noise.




Construction


•



High permeability cores from the VOGT Fi360  electronic ferrites

•



Plastic cap with standard pinning (vertical and horizontal)





Technical specifications



•



Climate category 40/125/56 in accordance with IEC 68-1

•



Nominal inductance at 10 kHz, 25°C

•



Inductance tolerance +50%/-30%

•



Inductance loss (with common mode configuration) < 10%

for DC initial load with IN

•



Test voltage (winding-winding) 1500 V, 50 Hz, 2 sec.

•



Ambient temperature 60°C

•



Temperature increase of windings < 55°C

•



Max. permissible temperature of windings 115°C

























- 10 -







- 11 -



A

INDUCTIVE COMPONENTS

A1

EMC POWER LINE

A1.2 COMMON MODE CHOKES | DP-F14








Current as a function of inductance and size






Standards



   |

 EN 60938-2









- 12 -



A

INDUCTIVE COMPONENTS

A1

EMC POWER LINE



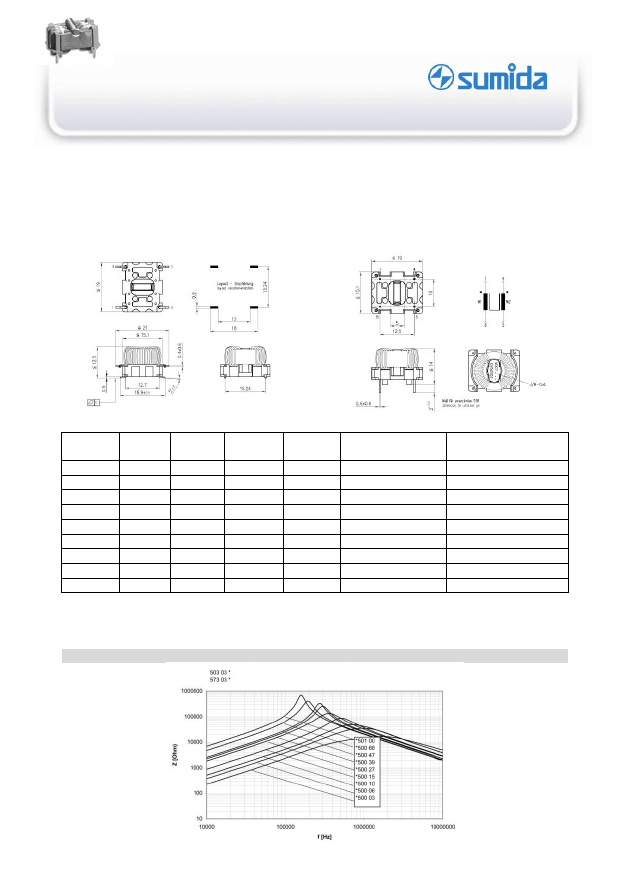

A1.2 COMMON MODE CHOKES | DP-F14



DP-F 14

SMD









THD







L

N

1)



(mH)

I

rms



(A)

I

sat



(A)

2)



R

Cu



(mΩ)

L

S



(µH)

Part number

SMD

Part number

THD

3.3

1.3

2.26

110

32

503 03 600 03

573 03 500 03

6.8

1.15

1.62

210

70

503 03 600 06

573 03 500 06

10

0.95

1.34

350

110

503 03 600 10

573 03 500 10

15

0.75

1.06

490

170

503 03 600 15

573 03 500 15

27

0.57

0.80

810

300

503 03 600 27

573 03 500 27

39

0.45

0.63

1300

400

503 03 600 39

573 03 500 39

47

0.35

0.5

1730

510

503 03 600 47

573 03 500 47

68

0.28

0.4

2700

805



573 03 500 68

100

0.25

0.35

3700

1100



573 03 501 00

1)

per winding

2)

= L-inductance; loss < 15% (with common mode configuration)

Standard components, other values available on request


Impedance curves











A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.2 COMMON MODE CHOKES | RK

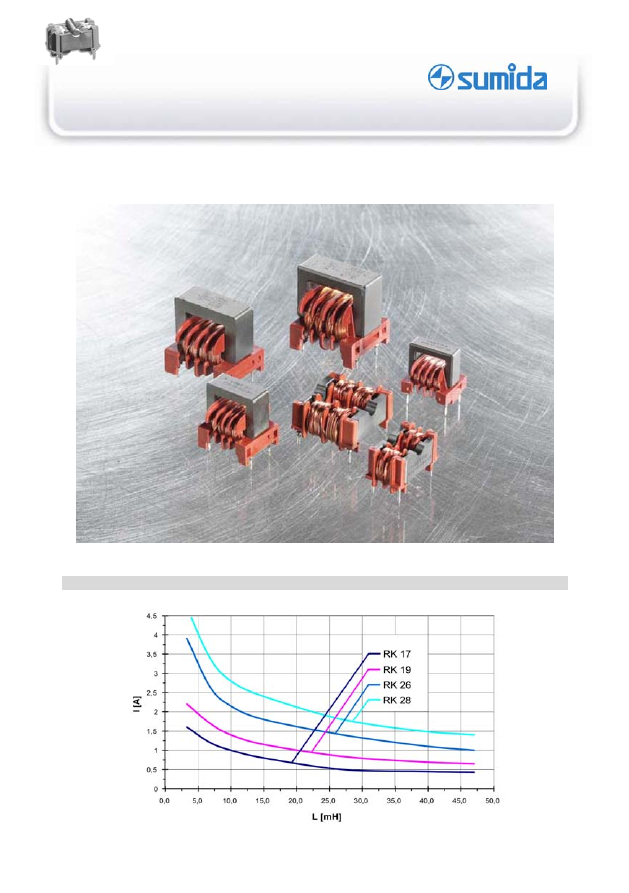

Current as a function of inductance and component size









- 13 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

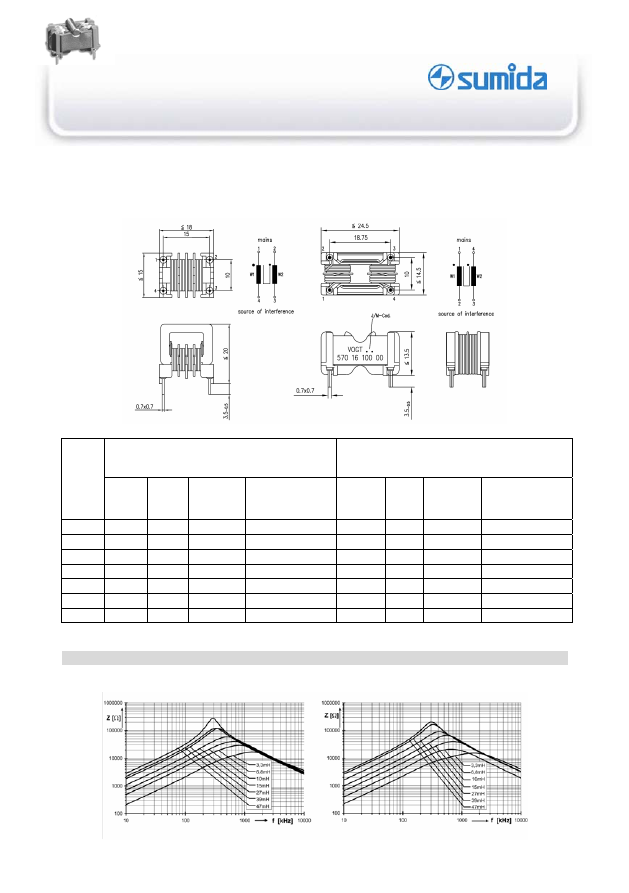

A1.2 COMMON MODE CHOKES | RK 17







vertical





horizontal





RK 17 vertical (Rth

2)

= 70 K/W)

RK 17 horizontal (Rth

2)

 = 50 K/W)

L

N

1)



(mH)

+50%

- 30%

I

N

1)



(A)

R

Cu



1), 2)



(

Ω

)

L

Leakage

2)

(µH)

Part number

I

N

1)



(A)

R

Cu



1), 2)



(

Ω

)

L

Leakage

2)

(µH)

Part number

3.3

1.50

0.19

25

570 17 001 00

1.50

0.20

65

570 16 033 0H

6.8

1.20

0.29

50

570 17 002 00

1.20

0.30

125

570 16 068 0H

10

0.90

0.51

75

570 17 003 00

0.90

0.55

190

570 16 100 30

15

0.80

0.65

110

570 17 004 00

0.80

0.70

285

570 16 150 0H

27

0.50

1.30

200

570 17 005 00

0.50

1.45

510

570 16 270 0H

39

0.45

2.40

300

570 17 006 00

0.45

2.55

740

570 16 390 0S

47

0.40

2.70

350

570 17 007 00

0.40

2.90

880

570 16 470 0H

1)

per winding,

2)

max. value



Impedance curves





vertical





horizontal





- 14 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

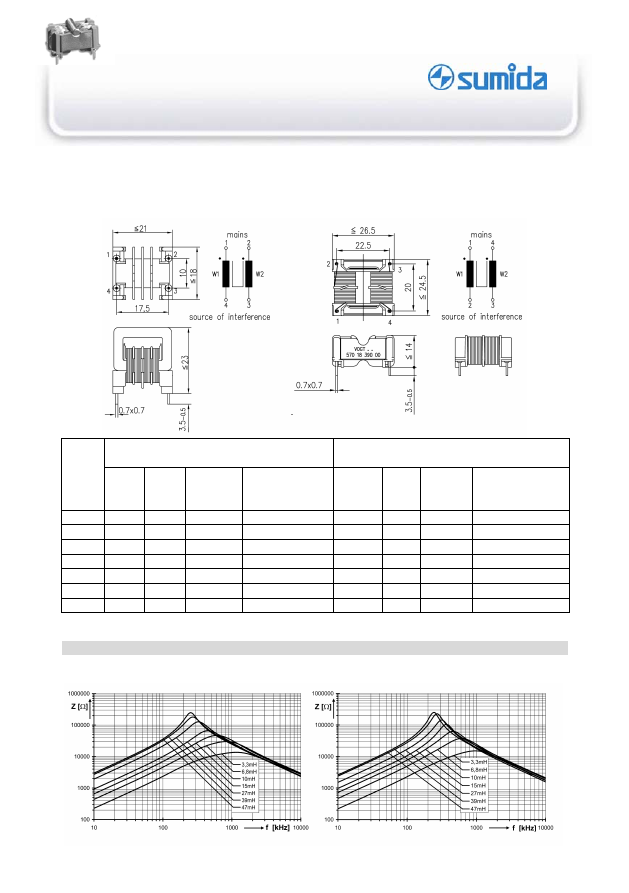

A1.2 COMMON MODE CHOKES | RK 19 + RK 23



 RK

19

vertical

   RK

23

horizontal



RK 19 vertical (Rth

2)

 = 52 K/W)

RK 23 horizontal (Rth

2)

= 33 K/W)

L

N

1)



(mH)

+50%

- 30%

I

N

1)



(A)

R

Cu



1), 2)



(

Ω

)

L

Leakage

2)

(µH)

Part number

I

N

1)



(A)

R

Cu



1), 2)



(

Ω

)

L

Leakage

2)

(µH)

Part number

3.3

2.1

0.12

25

570 19 001 00

2.25

0.09

65

570 18 033 00

6.8

1.6

0.20

50

570 19 002 00

1.75

0.16

140

570 18 068 00

10

1.4

0.27

70

570 19 003 00

1.55

0.22

210

570 18 100 0H

15

1.1

0.45

110

570 19 004 00

1.25

0.33

330

570 18 150 00

27

0.8

0.75

180

570 19 005 00

1.10

0.53

590

570 18 270 0H

39

0.7

1.10

280

570 19 006 00

1.00

0.70

810

570 18 390 00

47

0.6

1.20

330

570 19 007 00

0.90

0.87

1000

570 18 470 0S

1)

per winding,

2)

typical value



Impedance curves




RK

19

vertical

   RK

23

horizontal





- 15 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

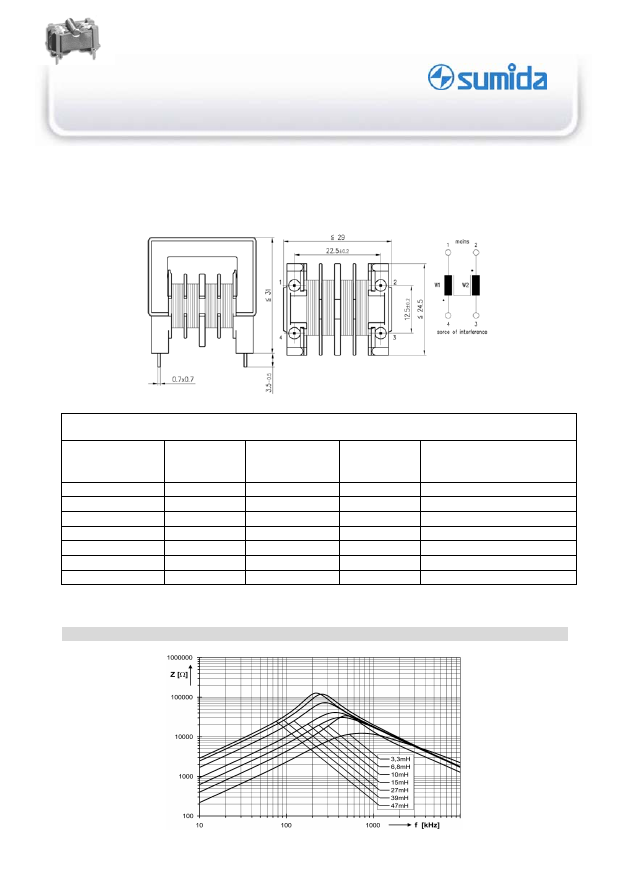

A1.2 COMMON MODE CHOKES | RK 26













RK 26 vertical (R

th

2)

 = 35 K/W)

L

N

1)

 (mH)

+50%/-30%

I

N

1)



(A)

R

Cu

1), 2)



(

Ω

)

L

Leakage

2)



(µH)

Part number

3.3

3.9

0.054

25

570 26 001 00

6.8

2.4

0.14

50

570 26 002 00

10

2.2

0.17

70

570 26 003 00

15

1.7

0.29

100

570 26 004 00

27

1.4

0.45

180

570 26 005 00

39

1.1

0.75

280

570 26 006 00

47

1.0

0.82

330

570 26 007 00

1)

per winding,

2)

typical value



Impedance curves








- 16 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.2 COMMON MODE CHOKES | RK 28







RK 28 vertical (R

th

2)

 = 30 K/W)

L

N

1)

 (mH)

+50%/-30%

I

N

1)



(A)

R

Cu

1), 2)



(

Ω

)

L

Leakage

2)

(µH)

Part number

3.3

4.6

0.048

25

570 28 001 00

6.8

3.2

0.095

45

570 28 002 00

10

2.6

0.15

70

570 28 003 00

15

2.4

0.18

100

570 28 004 00

27

1.8

0.31

180

570 28 005 00

39

1.5

0.48

250

570 28 006 00

47

1.4

0.52

310

570 28 007 00

1)

per winding,

2)

typical value





Impedance curves









- 17 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE



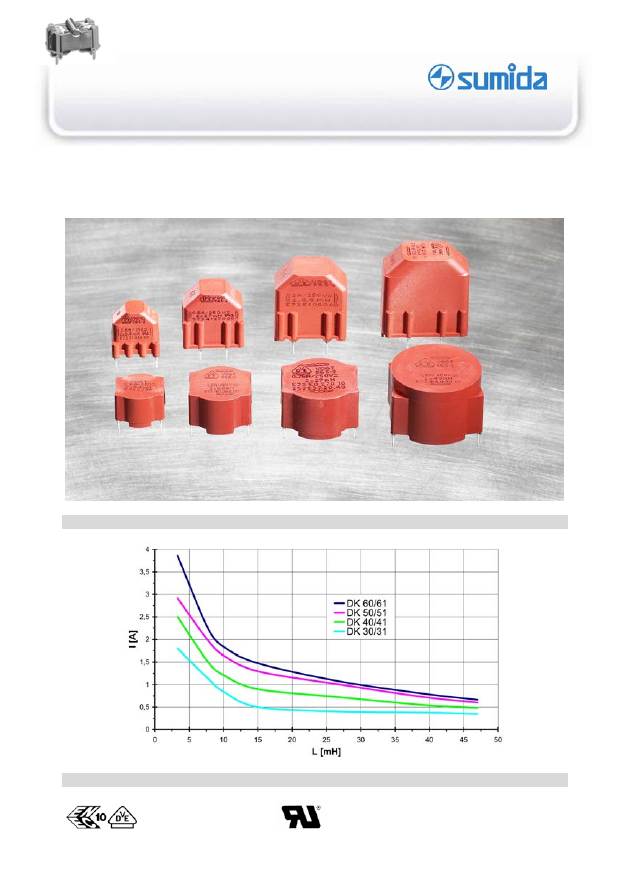

A1.2 COMMON MODE CHOKES | DK







Current as a function of inductance and size







Standards



   EN 60938-2

  UL 1283-FOKY2.E151145

 UL 1446 Class B-OBJY2.E143220



- 18 -





-



A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE



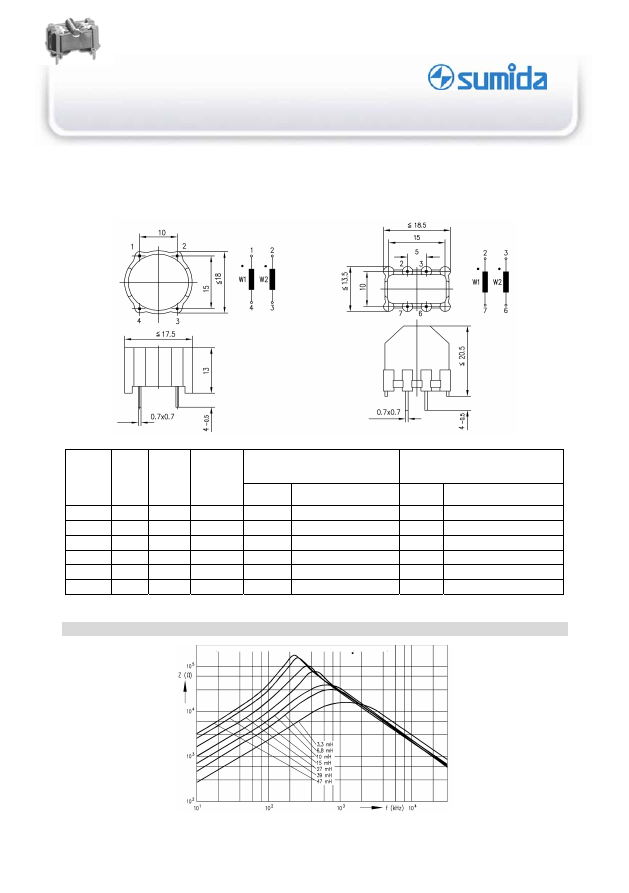

A1.2 COMMON MODE CHOKES | DK 30 + DK 31






 DK 30





     DK 31





DK 30 (Rth

2)

 = 65 K/W)

DK 31 (Rth

2)

 = 58 K/W)

L

N

1)



(mH)

+50%

-30%

I

N

1)



(A)

R

Cu



1), 2)



(

Ω

)

L

Leakage

2)

(µH)

Type

Part number

Type

Part number

3.3

1.5

0.17

35

K30

573 30 030 00

K31

573 31 030 00

6.8

1.2

0.28

75

K30

573 30 060 00

K31

573 31 060 00

10

0.7

0.55

105

K30

573 30 100 00

K31

573 31 100 00

27

0.4

1.7

300

K30

573 30 270 00

K31

573 31 270 00

39

0.4

2

450

K30

573 30 390 00

K31

573 31 390 00

47

0.3

2.5

540

K30

573 30 470 00

K31

573 31 470 00

1)

per winding,

2)

typical value


Impedance curves





 19 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

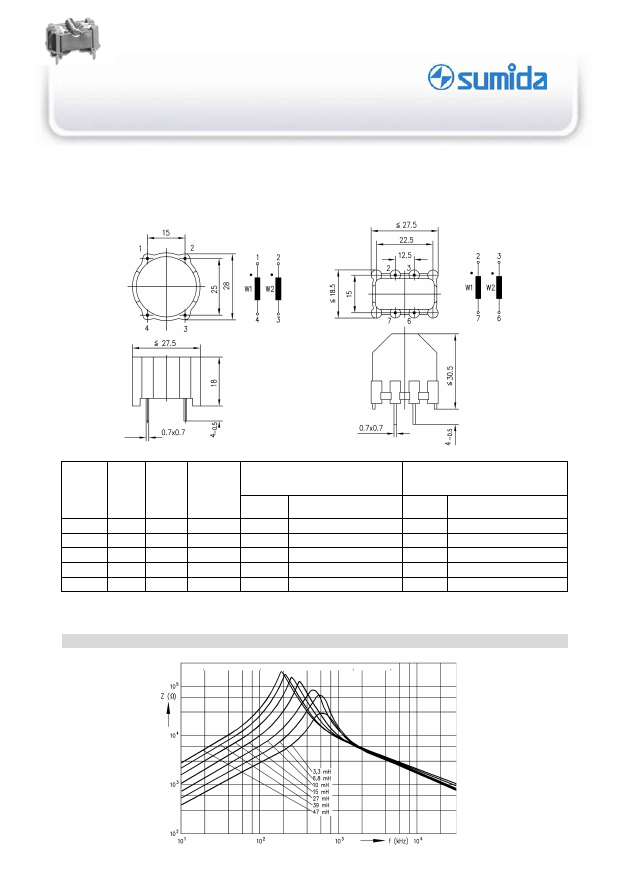

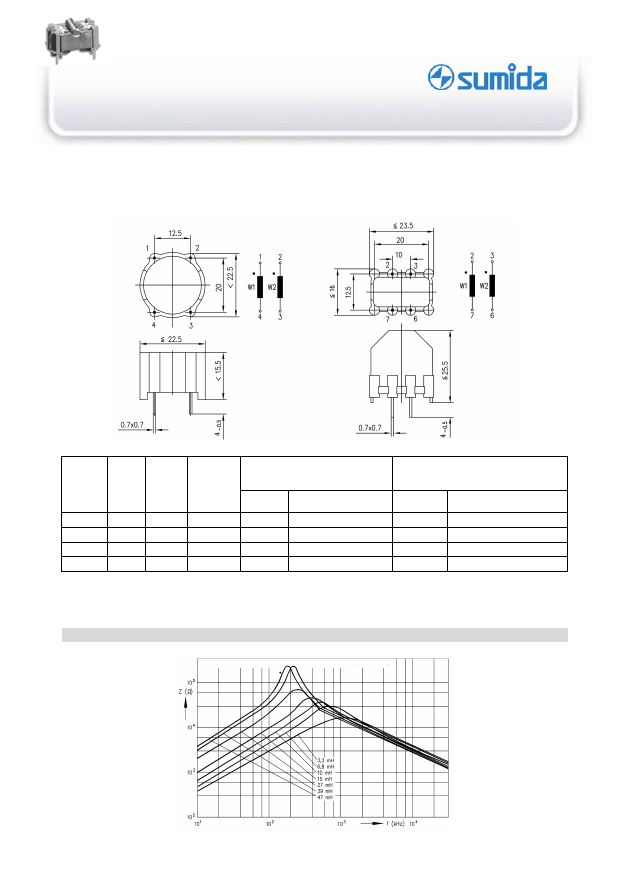

A1.2 COMMON MODE CHOKES | DK 40 + DK 41






DK

40

   DK

41





DK 40 (Rth

2

)

 = 50 K/W)

DK 41 (Rth

2

)

 = 45 K/W)

L

N

1)



(mH)

+50%

-30%

I

N

1)



(A)

R

Cu



1), 2)



(

Ω

)

L

Leakage

2)

(µH)

Type

Part number

Type

Part number

3.3

2.5

0.07

0

K40

573 40 030 00

K41

573 41 030 00

6.8

1.5

0.20

60

K40

573 40 060 00

K41

573 41 060 00

10

1.2

0.29

90

K40

573 40 100 00

K41

573 41 100 00

27

0.8

0.60

240

K40

573 40 270 00

K41

573 41 270 00

1)

per winding,

2)

typical value



Other types on request!

Impedance curves









- 20 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.2 COMMON MODE CHOKES | DK 50 + DK 51






DK

50

   DK

51





DK 50 (Rth

2

)

 = 37 K/W)

DK 51 (Rth

2

)

 = 34 K/W)

L

N

1)



(mH)

+50%

-30%

I

N

1)



(A)

R

Cu



1), 2)



(

Ω

)

L

Leakage

2)



(µH)

Type

Part number

Type

Part number

3.3

2.8

0.06

40

K50

573 50 030 00

K51

573 51 030 00

6.8

2.0

0.15

80

K50

573 50 060 00

K51

573 51 060 00

10

1.6

0.21

120

K50

573 50 100 00

K51

573 51 100 00

27

1.0

0.64

330

K50

573 50 270 00

K51

573 51 270 00

47

0.6

1.10

600

K50

573 50 470 00

K51

573 51 470 00

1)

per winding,

2)

typical value

Other types on request!



Impedance curves







- 21 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

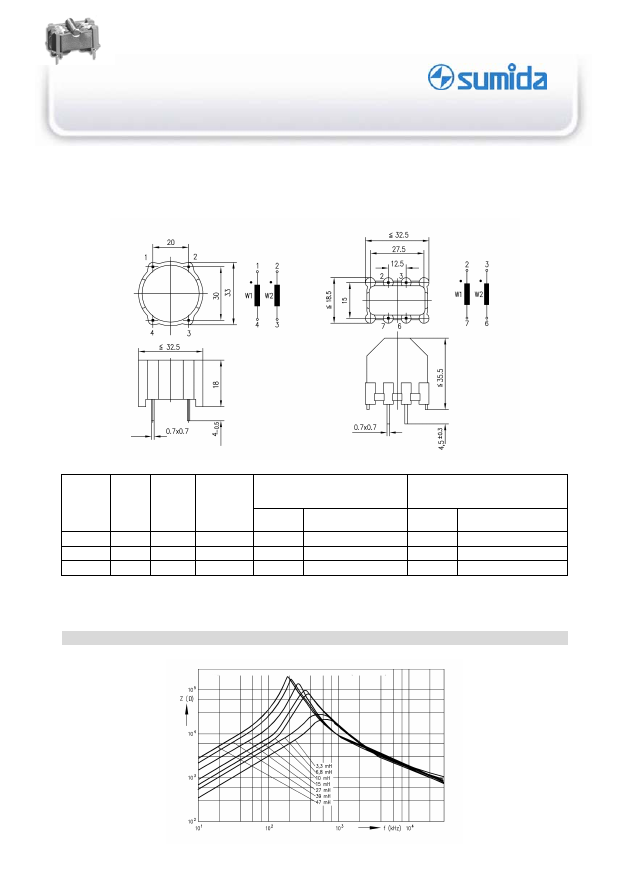

A1.2 COMMON MODE CHOKES | DK 60 + DK 61






DK

60

   DK

61





DK 60 (Rth

2

)

 = 30 K/W)

DK 61 (Rth

2

)

 = 24 K/W)

L

N

1)



(mH)

+50%

- 30%

I

N

1)



(A)

R

Cu



1), 2)



(

Ω

)

L

Leakage

2)

(µH)

Type

Part number

Type

Part number

3.3

4.0

0.06

35

K60

573 60 030 00

K61

573 61 030 00

6.8

2.2

0.18

85

K60

573 60 060 00

K61

573 61 060 00

10

1.8

0.22

130

K60

573 60 100 00

K61

573 61 100 00

1)

per winding,

2)

typical value



Other types on request!



Impedance curves







- 22 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.2 COMMON MODE CHOKES | E-CORE

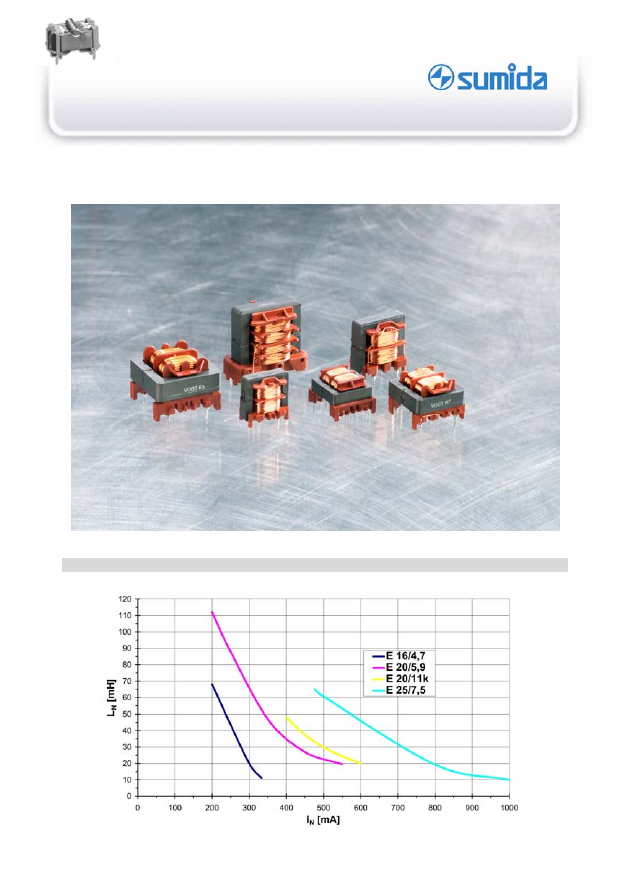

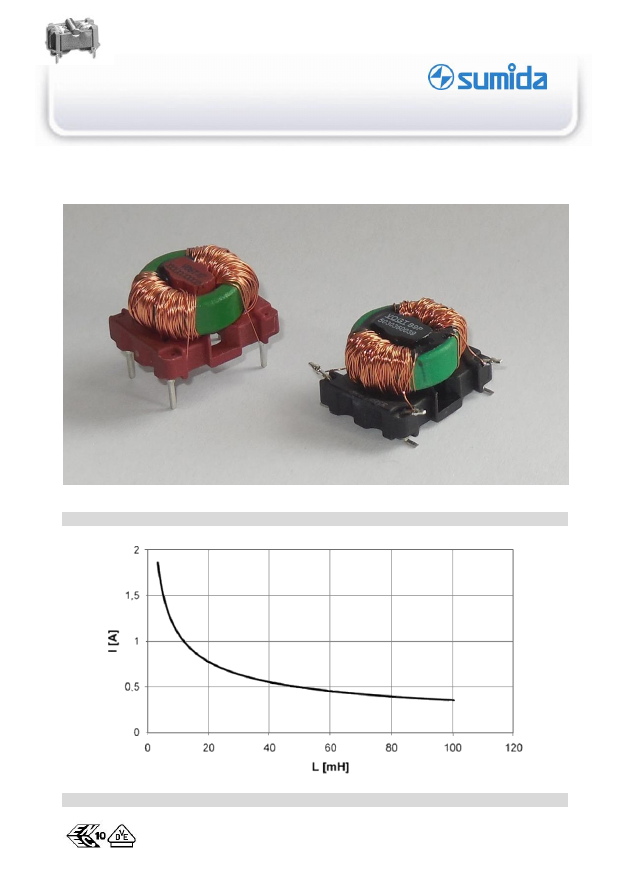

Current as a function of inductance and component size









- 23 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.2 COMMON MODE CHOKES | E 16/4.7







EXAMPLES:



E 16/4.7 (R

th

2)

 = 76 K/W)

L

N

1)

 (mH)

+50%/-30%

I

N

1)



(mA)

R

Cu

1)



(

Ω

)

L

Leakage

2)

(µH)

Part number

14 320

≤

 1.8

270

575 09 XXX 00

20 300

≤

 1.8

400

575 09 XXX 00

60 200

≤

 4.1

1220

575 09 XXX 00

1)

per winding,

2)

typical value



Other types on request!



Impedance curves











- 24 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.2 COMMON MODE CHOKES | E 20/5.9





Typ

B

   Typ

A







E 20/5.9 (R

th

2

)

Type: A/B/C

 = 57/56/55 K/W)

L

N

1)

 (mH)

+50%/-30%

I

N

1)



(mA)

R

Cu

1)



(

Ω

)

L

Leakage

2)

(mH)

Type Part

number

21 550

≤

 0.78

0.35

B

575 04 158 00

27 450

≤

 1.1

0.45

B
B

575 04 156 00
575 04 152 00

47 350

≤

 1.9

0.8

C

575 04 162 00

112 200

≤

 5.2

1.8

A

575 04 128 00

1)

per winding,

2)

typical value




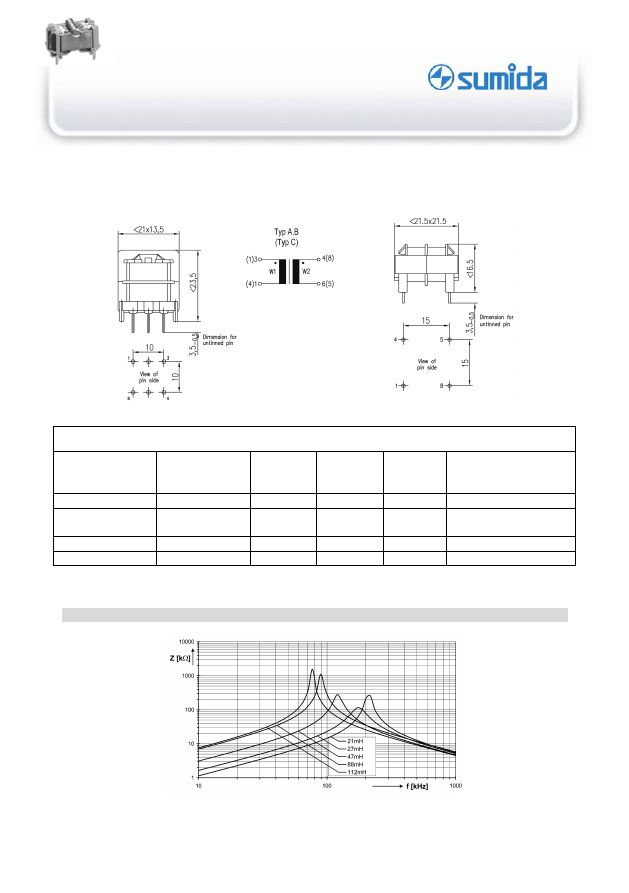

Impedance curves












- 25 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.3 COMMON MODE CHOKES AMORPH



Application


These chokes are mostly used in power electronics devices. In conjunction with suitable

capacitors, these chokes, form filters which reduce the effects of line interference as well
as propagation of interference caused by the device. The filters are one-phase or three-
phase.



Construction


The series DP-A and DK-A chokes feature amorphous toroidal cores. This results in the
following advantages, compared with chokes with ferrite cores:
Considerably greater impedance values for the same component size, or much smaller
component size for the same electrical values.




Technical specifications


•



Comply with the requirements of EN 60950, EN 60065, 60335, 61800 or EN 50178

•



Climate category 40/125/56 in accordance with IEC 68-1

•



Nominal inductance at 10 kHz, 25°C

•



Inductance reduction (in common mode circuit) < 10% assuming

DC bias with I

N

 and ambient temperature T

U

 = 25°C

•



Test voltage (winding – winding) 1500 V, 50 Hz, 2 sec.

•



Ambient temperature 60°C

•



Temperature rise of windings < 55°C

•



Maximum permissible temperature of windings 115° C






- 26 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.3 COMMON MODE CHOKES AMORPH








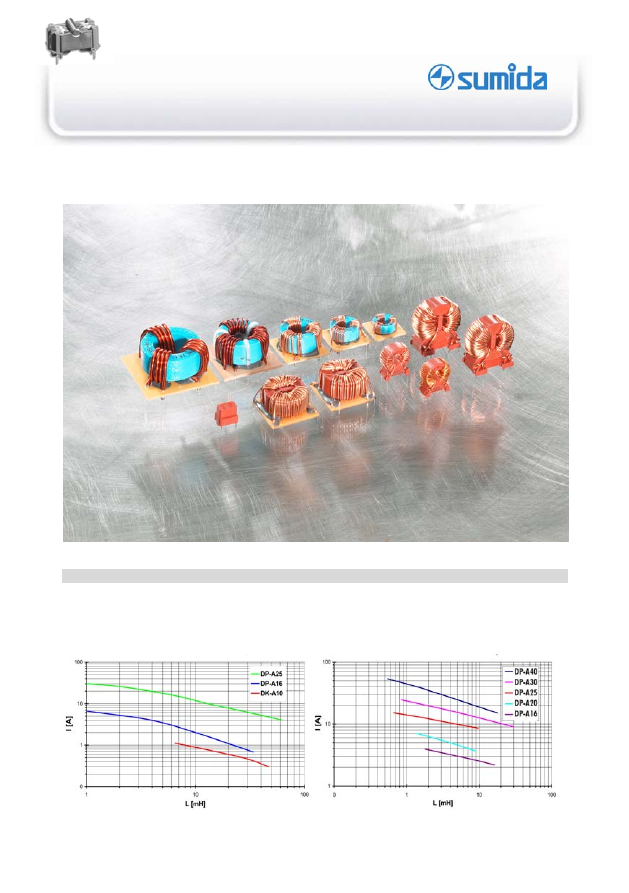

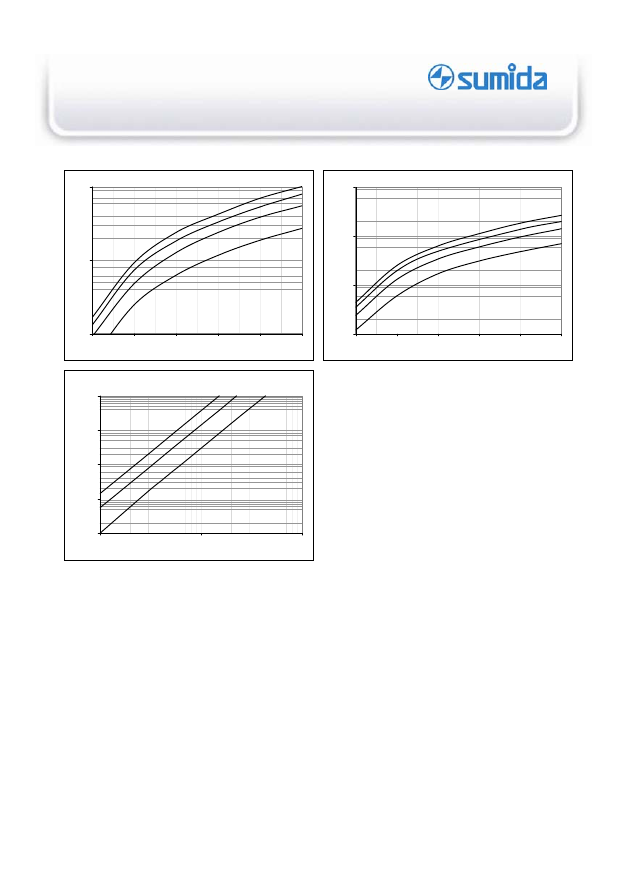

Inductance as a function of current and component size





Common mode 2-phase choke                 Common mode 3-phase choke










- 27 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

A1.3 COMMON MODE CHOKES AMORPH | DP-A16









DP-A16 (R

th

2

)

 = 63 K/W)

L

N

1)

 (mH)

+50%/-30%

I

N

1)



(A)

R

Cu

1)



(m

Ω

)

L

Leakage

2)

(µH)

Part number

3.9 4

≤

 40

2.3

573 03 502 00

10 2

≤

 71

8.2

573 03 503 00

1)

per winding,

2)

typical value



Other types on request!



Impedance curves










- 28 -







A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE

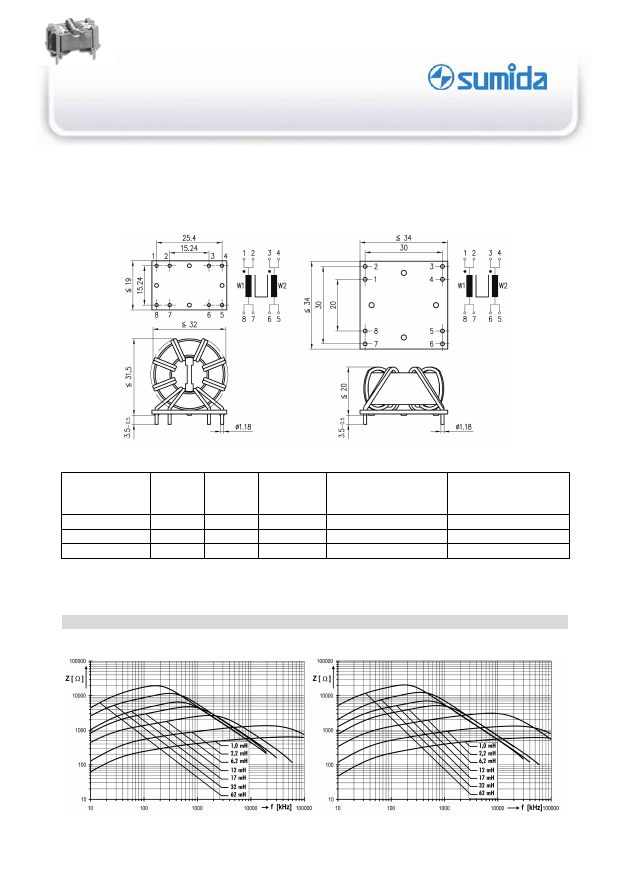

A1.3 COMMON MODE CHOKES AMORPH | DP-A25



vertical

   horizontal









L

N

1)

 (mH)

+50%/-30%

I

N

1)



(A)

R

Cu

1)



(m

Ω

)

L

Leakage

2)

(µH)

DP-A25/1 (2)

3)

Rth

2)

 = 22 K/W

Part number

DP-A25/L1 (2)

3)

Rth

2)

 = 21 K/W

Part number

6.8 16

≤

 10.5

4.7

573 05 513 00

3)





12 10

≤

 27

10

573 05 514 00

3)



573 05 554 00

3)



18 8

≤

 32

14



573 05 555 00

3)



1)

per winding,

2)

typical value,

3)

 winding with 2 wires



Other types on request!



Impedance curves






vertical







horizontal









- 29 -





-



A

INDUCTIVE COMPONENTS

A1 EMC

POWER

LINE



A1.3 COMMON MODE CHOKES AMORPH | DP-A25













L

N

1)

 (mH)

+50%/-30%

I

N

1)



(A)

R

Cu

1)



(m

Ω

)

L

Leakage

2)

(µH)

Part number

5.00 10

≤

 7.2

4.4

573 05 604 00

1)

per winding,

2)

typical value



Other types on request!



Impedance curves









 30 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE











A2.1   CAN-BUS (TOROIDAL CORE)

032 - 034

A2.2  TOROIDAL CORE

035 - 049




















































- 31 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

A2.1 CAN-BUS (TOROIDAL CORE)

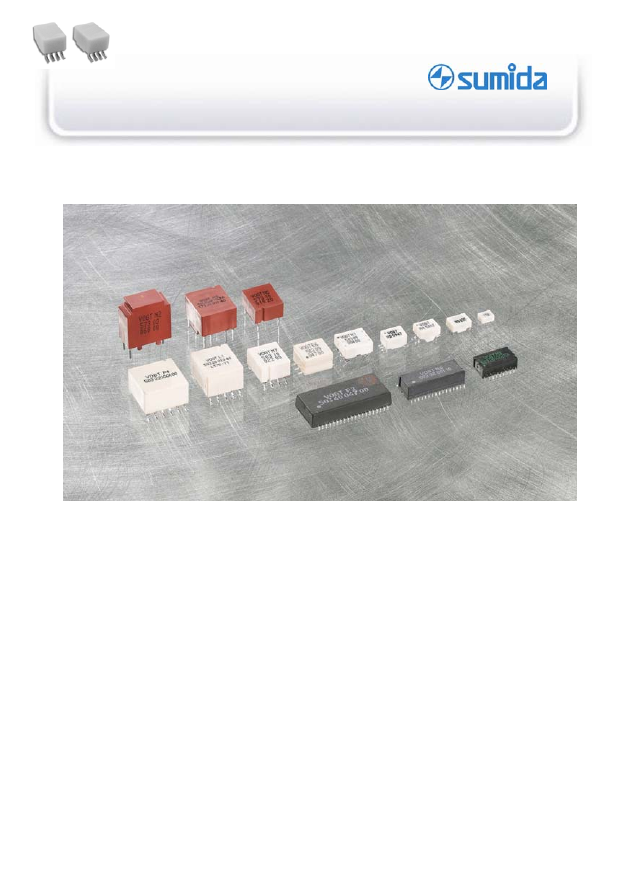

Our common mode chokes and common mode RFI suppression chokes are designed
specifically for suppressing broadband interference in digital telecommunication systems.

We offer a wide range of multiple chokes and choke modules in various shapes and sizes for
use in signal and data lines.

Most of these are built on the basis of ferrite toroidal cores and feature exceptional
electrical properties.




•



Inductance values up to 68 mH



•



Usable for frequencies up to 500 MHz (CAN bus chokes)



•



High insertion loss













- 32 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

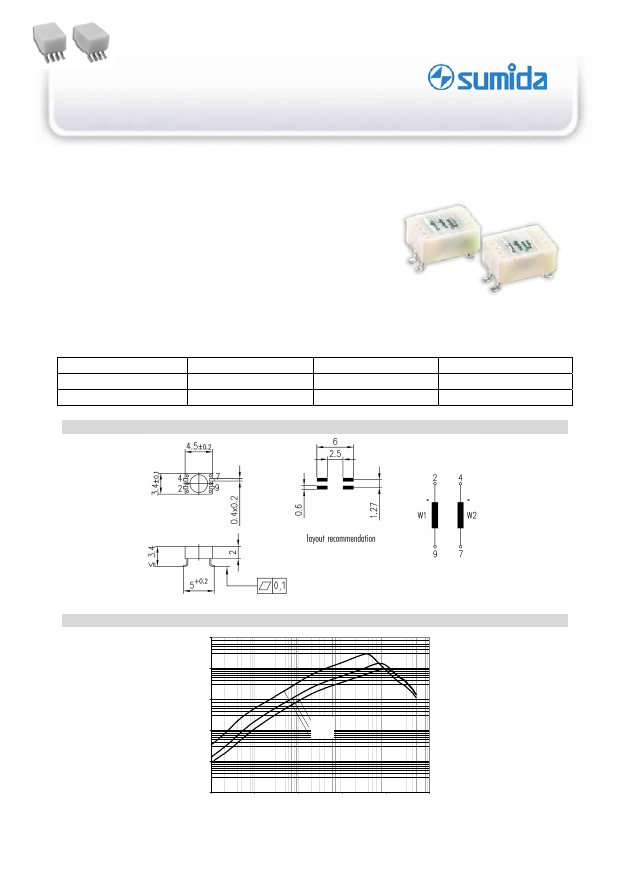

A2.1 CAN-BUS (TOROIDAL CORE)| MINIATURE TYPE K2 SMD







Frequency range 1 MHz - 500 MHz
Application e.g. as CAN bus choke

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:   +50%/-30%
DC resistance:

per winding (approximate value)

Test voltage:

500 V, 50 Hz

Thermal properties:

heating measurement according to VDE 0565-2

Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (µH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 02 022 00

2x22

100

195

503 02 050 00

2x50

100

390


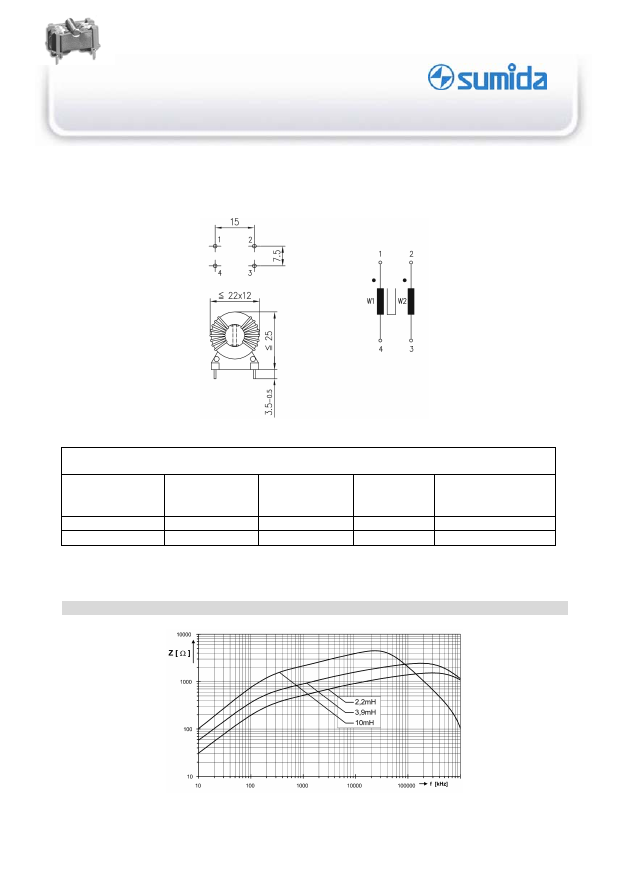

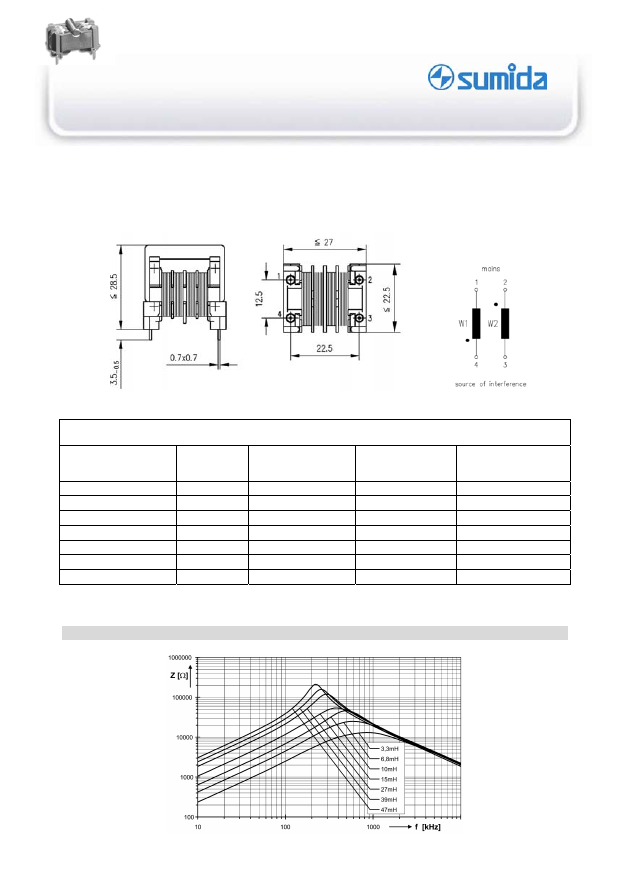

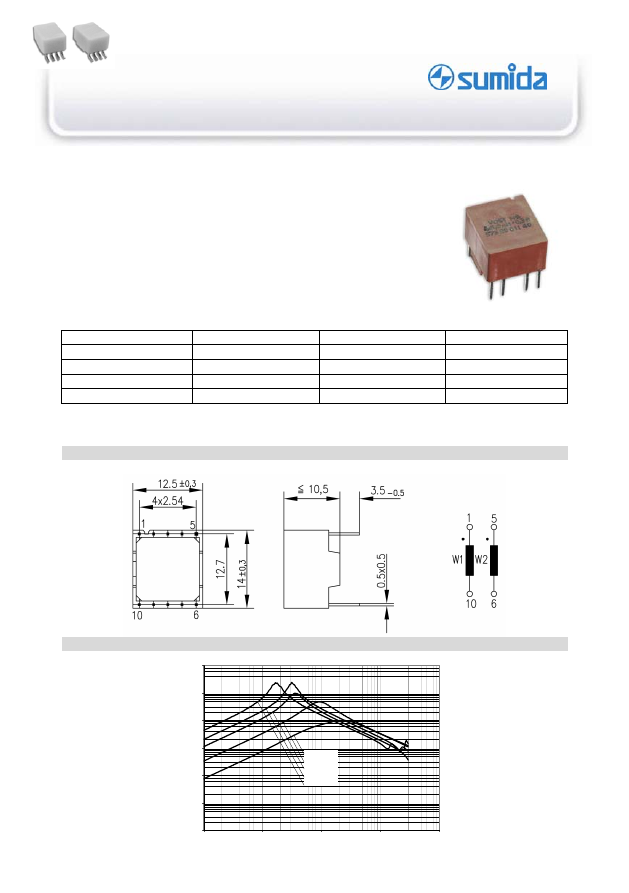

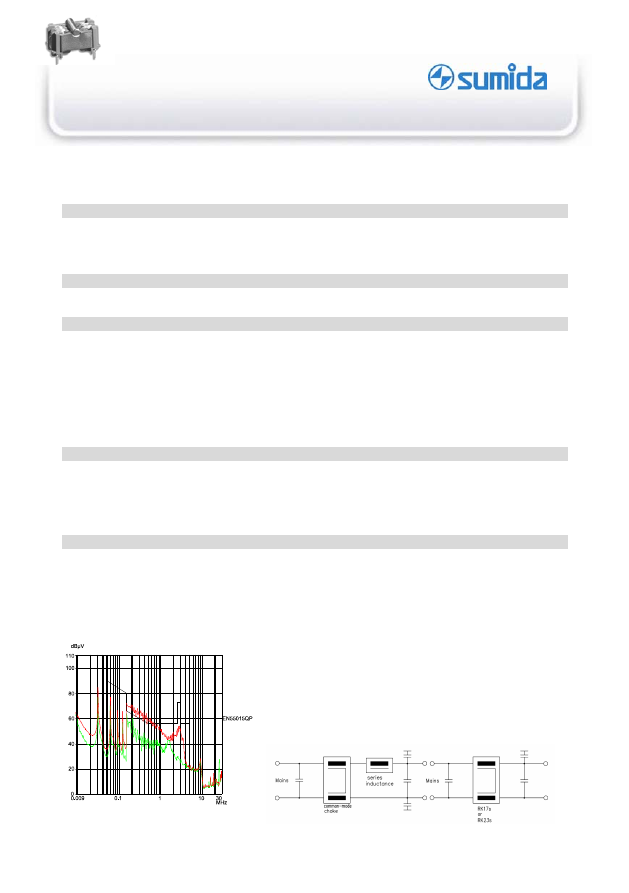

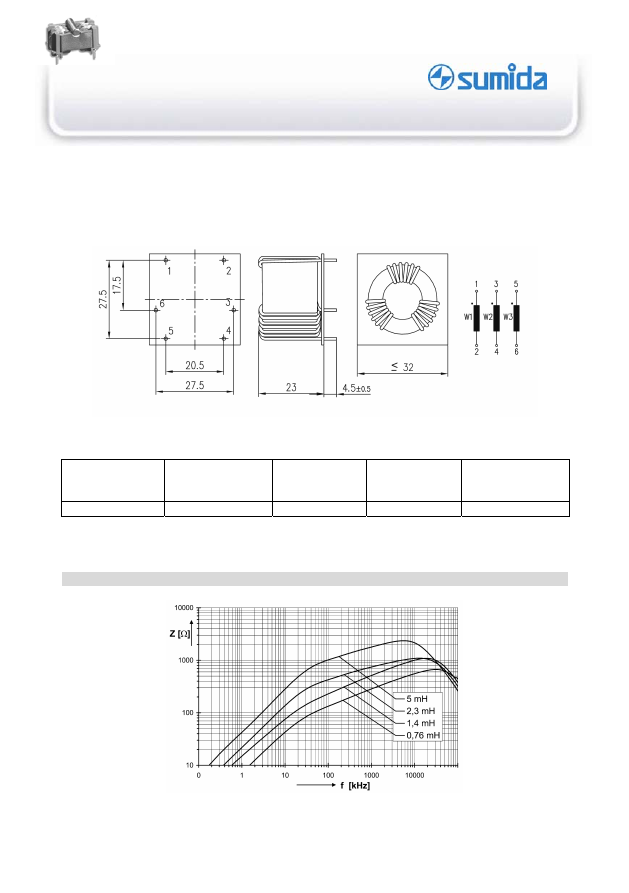

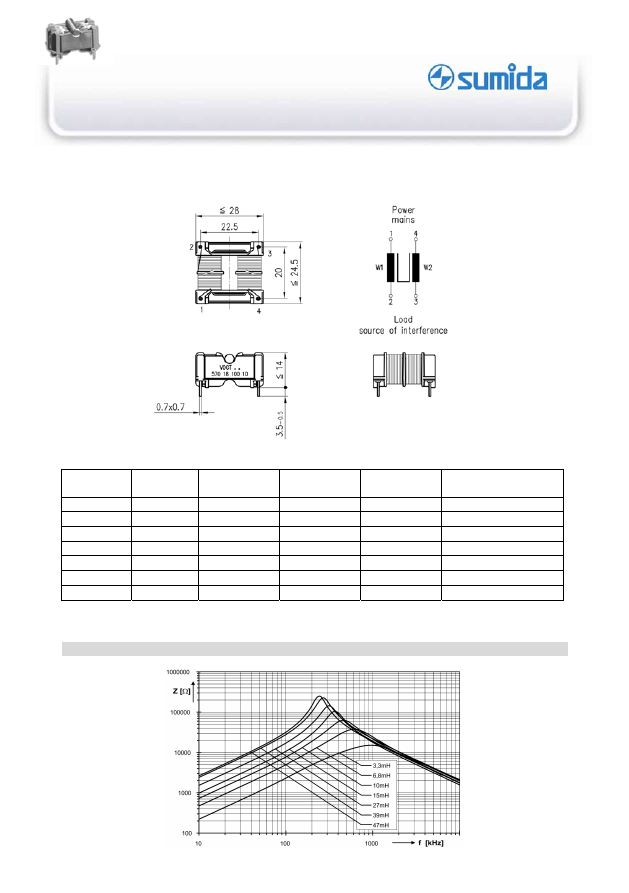

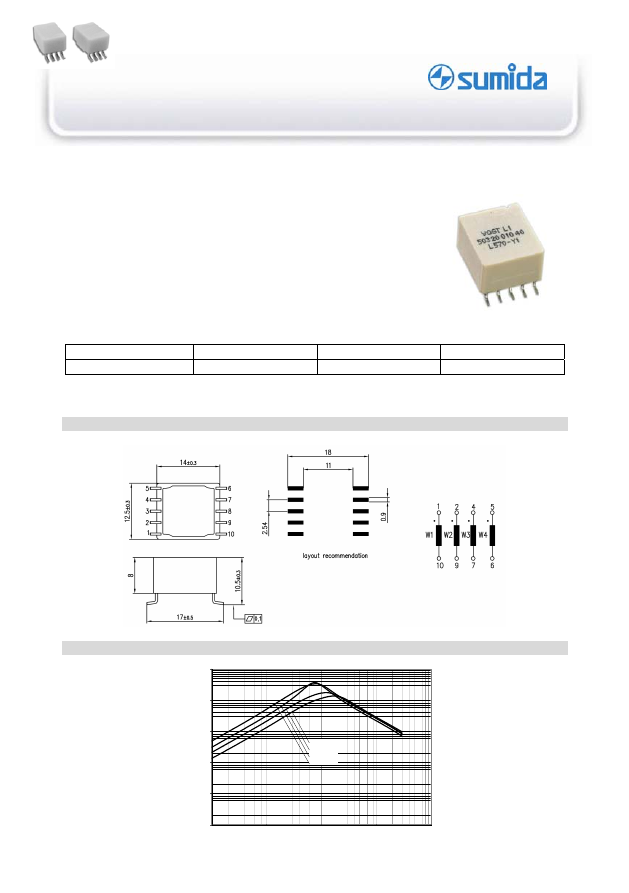

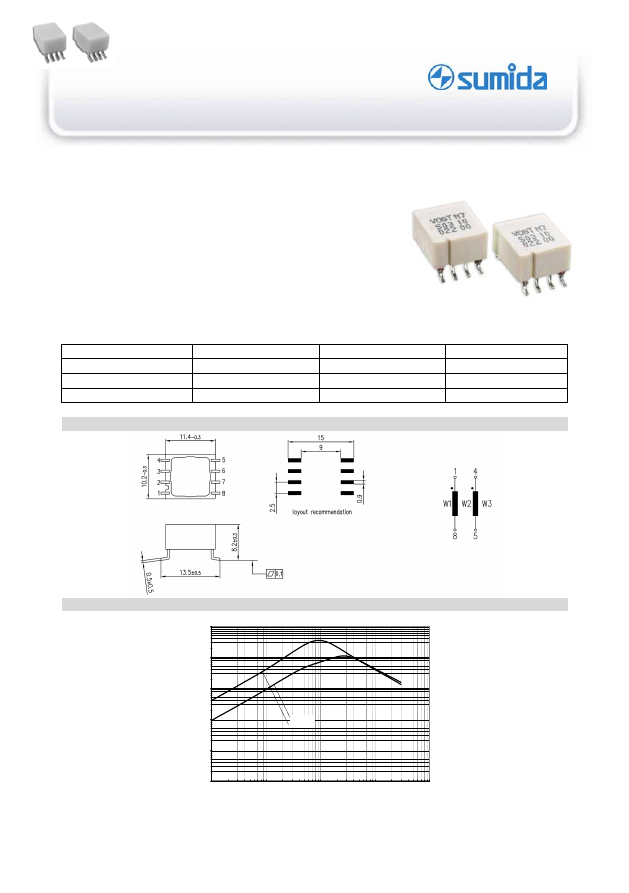

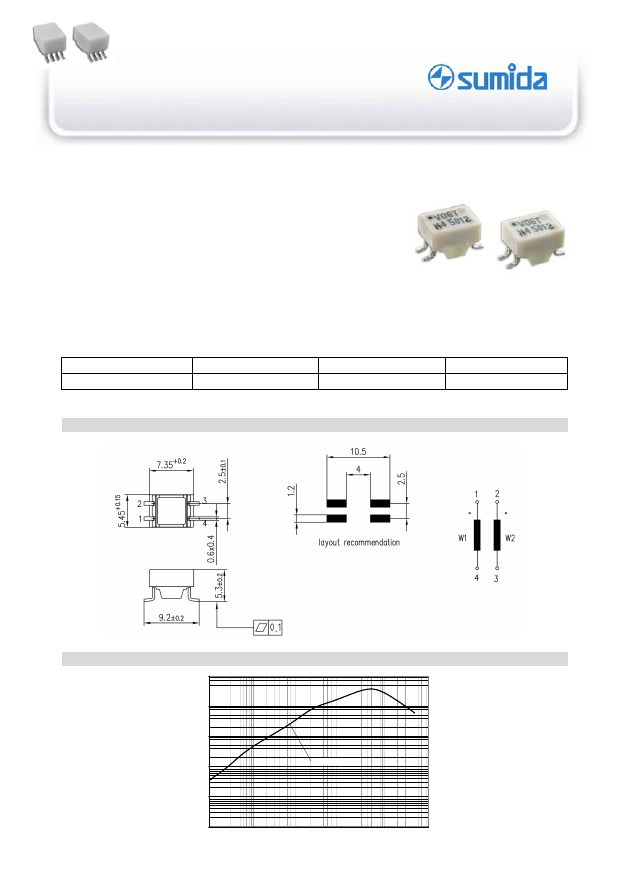

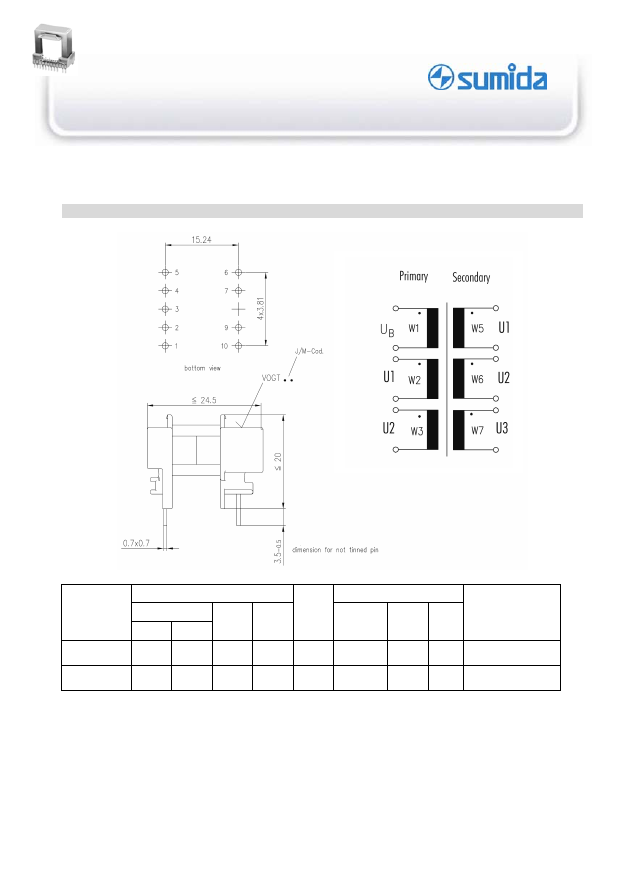

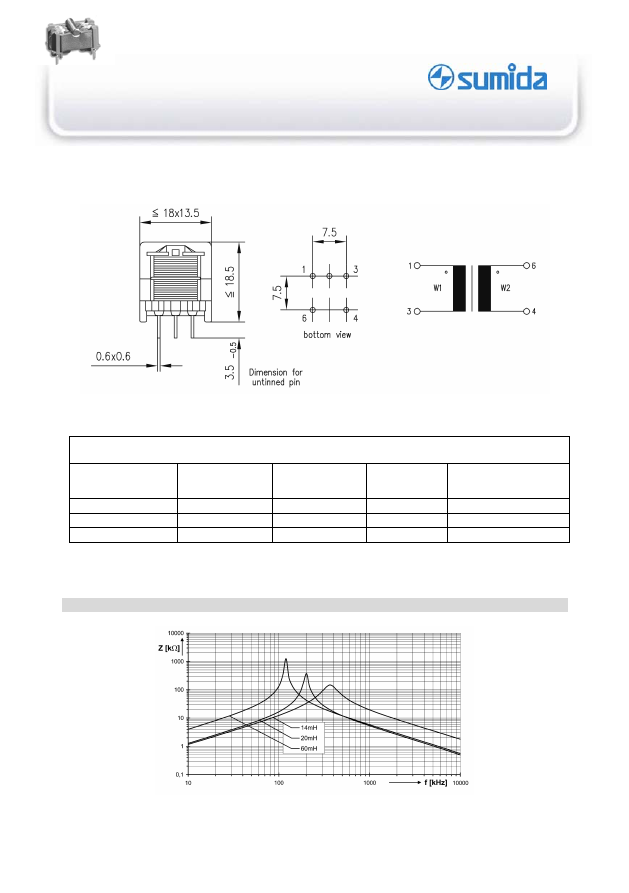

Mechanical dimensions and circuit diagram




Impedance curves

0

1

10

100

1.000

10.000

10

100

1.000

10.000

100.000

1.000.000

f ( KHz )

Z (

 O

hm

 )

 2 x 11 µH
 2 x 22 µH
 2 x 50 µH



- 33 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

A2.1 CAN-BUS (TOROIDAL CORE)| MINIATURE TYPE K5 SMD



Frequency range 1 MHz - 500 MHz
Application e.g. as CAN bus chokes

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2

Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (µH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 05 501 20

2x50

500

250




Mechanical dimensions and circuit diagram






Impedance curves





0

1

10

100

1.000

10.000

10

100

1.000

10.000

100.000

1.000.000

f ( KHz )

Z (

 O

hm

 )









  2 x 50 µH








- 34 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

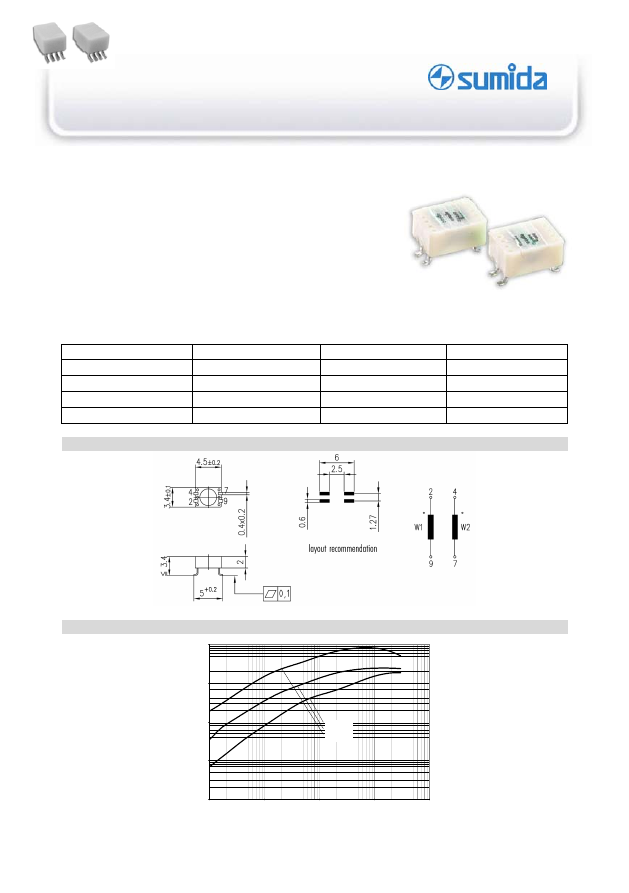

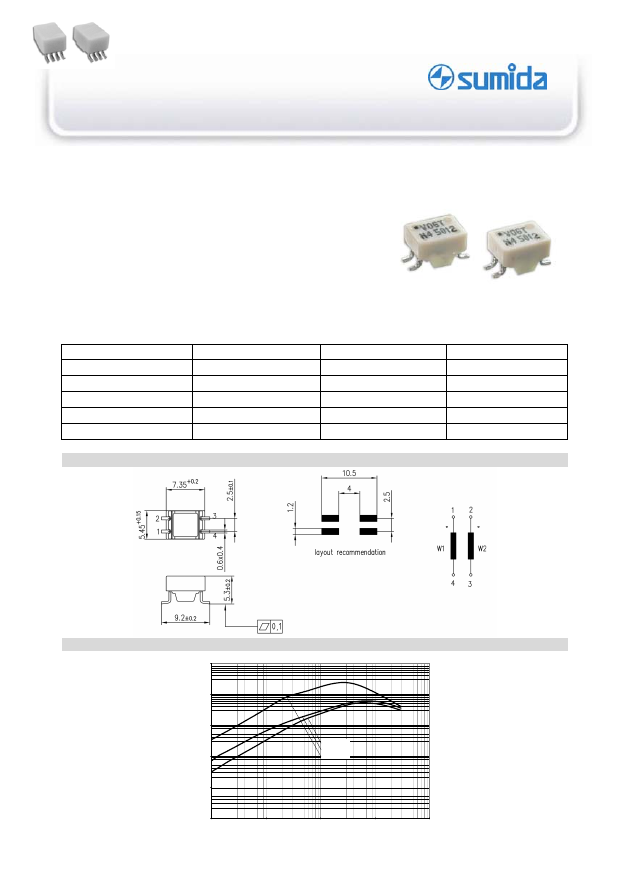

A2.2 TOROIDAL CORE | MINIATURE TYPE K2 SMD




Frequency range 10 kHz - 30 MHz

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 02 140 00

2x0.14

100

215

503 02 910 00

2x1.0

100

660

503 02 922 00

2x2.2

100

840

503 02 947 00

2x4.7

100

1800



Mechanical dimensions and circuit diagram




Impedance curves


1

10

100

1.000

10.000

10

100

1.000

10.000

100.000

f ( KHz )

Z (

 O

hm

 )

2 x 0.14 mH
2 x 0,47 mH
2 x 2.2 mH



















- 35 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

A2.2 TOROIDAL CORE | MINIATURE TYPE K5 SMD



Frequency range 10 kHz - 30 MHz

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 05 505 20

2x0.47

250

200

503 05 510 20

2x1.0

150

340

503 05 522 20

2x2.2

150

620

503 05 547 20

2x4.7

150

900

503 05 647 20

2x47

100

3850



Mechanical dimensions and circuit diagram



Impedance

curves



1

10

100

1.000

10.000

100.000

10

100

1.000

10.000

100.000

f ( KHz )

Z (

 O

hm

 )

 2 x 0.47 mH
 2 x 1.0  mH
 2 x  4.7 mH



- 36 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

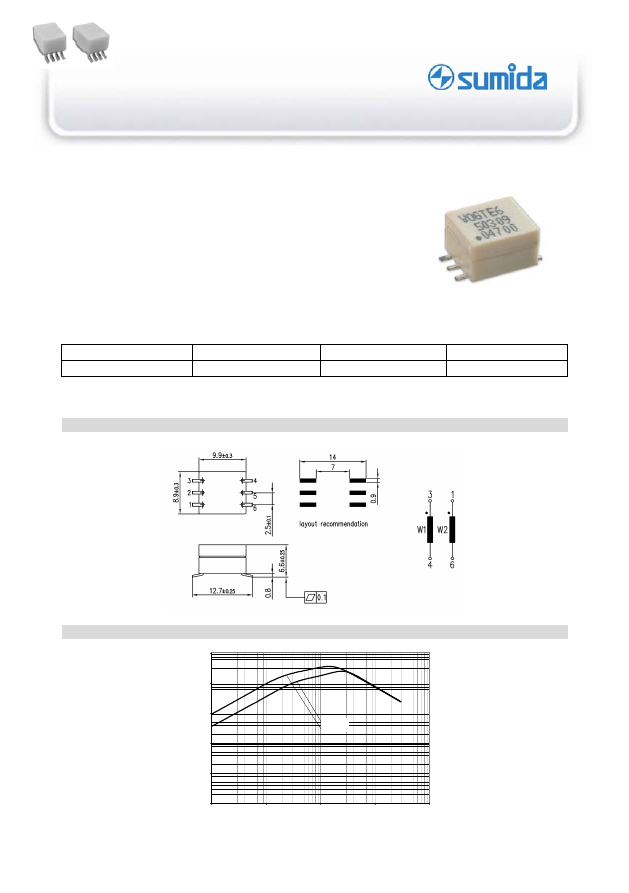

A2.2 TOROIDAL CORE | TYPE K9 SMD



Frequency range 10 kHz - 30 MHz

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 09 150 20

2x15

200

1500



Other types on request!

Mechanical dimensions and circuit diagram





Impedance curves



1

10

100

1.000

10.000

100.000

10

100

1.000

10.000

100.000

f ( KHz )

Z (

 O

hm

 )

 2 x 4.7 mH
 2 x 15 mH



- 37 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

A2.2 TOROIDAL CORE | TYPE K10 SMD



Frequency range 10 kHz - 30 MHz

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 10 033 20

2x3.3

200

1200

503 10 047 20

2x4.7

200

1400

503 10 068 20

2x6.8

200

1700



Mechanical dimensions and circuit diagram



Impedance curves



1

10

100

1.000

10.000

100.000

10

100

1.000

10.000

100.000

f (KHz)

Z (

 O

hm

 )

 2 x 1.0 mH
 2 x 4.7 mH



- 38 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

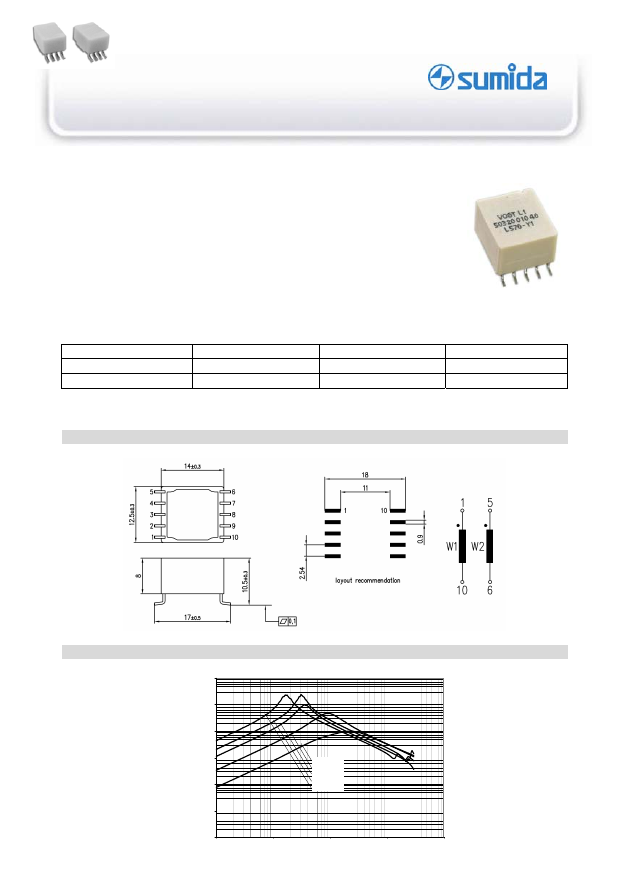

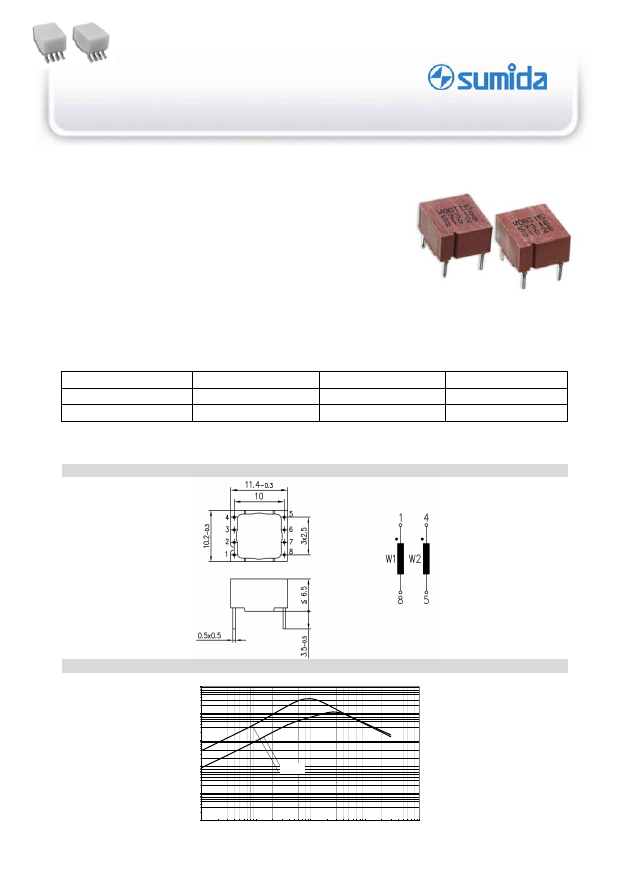

A2.2 TOROIDAL CORE | TYPE K10 SMD



Frequency range 10 kHz - 30 MHz

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56



EXAMPLES:



Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

573 10 XXX 20

2x1.0

200

340

573 10 XXX 20

2x4.7

200

1400


Other types on request!

Mechanical dimensions and circuit diagram



Impedance curves

1

10

100

1.000

10.000

100.000

10

100

1.000

10.000

100.000

f (KHz)

Z ( O

hm )

 2 x 1.0 mH
 2 x 4.7 mH



- 39 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

A2.2 TOROIDAL CORE | TYPE K20 SMD




Frequency range 10 kHz - 30 MHz

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 20 011 20

2x1.0

300

180

503 20 330 20

2x33

300

3600


Other types on request!


Mechanical dimensions and circuit diagram







Impedance curves



1

10

100

1.000

10.000

100.000

1.000.000

10

100

1.000

10.000

100.000

f ( KHz )

Z

( O

hm

 )

 2 x 1,0 mH
 2 x 4.7 mH
 2 x 15 mH
 2 x 33 mH
 2 x 68 mH















- 40 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

A2.2 TOROIDAL CORE | TYPE K20 THD



Frequency range 10 kHz - 30 MHz

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56





Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

573 20 022 20

2x2.2

300

500

573 20 100 20

2x10

300

1500

573 20 470 20

2x47

300

4000

573 20 680 20

2x68

300

3600


Other types on request!

Mechanical dimensions and circuit diagram





Impedance curves

1

10

100

1.000

10.000

100.000

1.000.000

10

100

1.000

10.000

100.000

f ( KHz )

Z (

 O

hm

 )

 2 x 1,0 mH
 2 x 4.7 mH
 2 x 15 mH
 2 x 33 mH
 2 x 68 mH



- 41 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

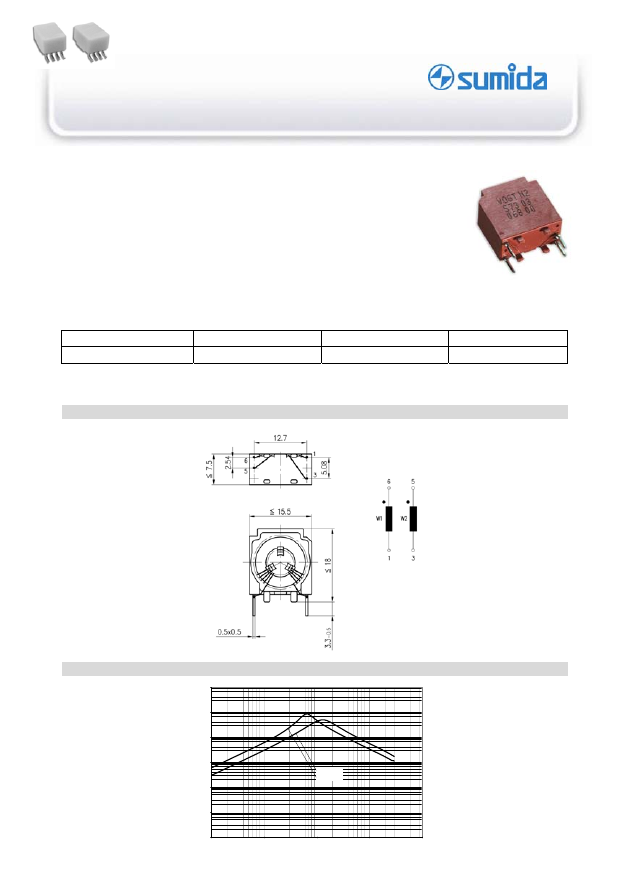

A2.2 TOROIDAL CORE | TYPE K48 THD



Frequency range 10 kHz - 30 MHz

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

573 03 095 00

2x4.7

100

1000


Other types on request!

Mechanical dimensions and circuit diagram



Impedance curves


1

10

100

1000

10000

100000

1000000

10

100

1000

10000

100000

f ( KHz )

Z ( O

hm )

 2 x 4.7 mH
 2 x 10 mH

















- 42 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

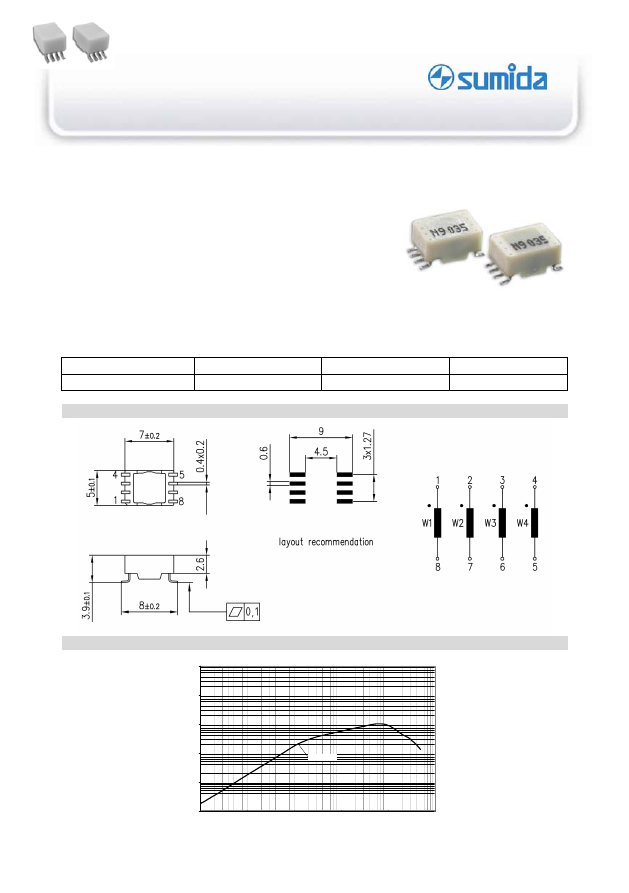

A2.2 TOROIDAL CORE | MINIATURE TYPE K3 SMD



Frequency range 1 MHz - 500 MHz
Application e.g. as CAN bus chokes

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:   heating measurement according to VDE 0565-2

Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (µH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 03 022 40

4x22

100

125


Mechanical dimensions and circuit diagram



Impedance curve



1

10

100

1.000

10.000

100.000

10

100

1.000

10.000

100.000

1.000.000

f ( KHz )

Z (

 Ohm

)

4 x 22 µH


















- 43 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

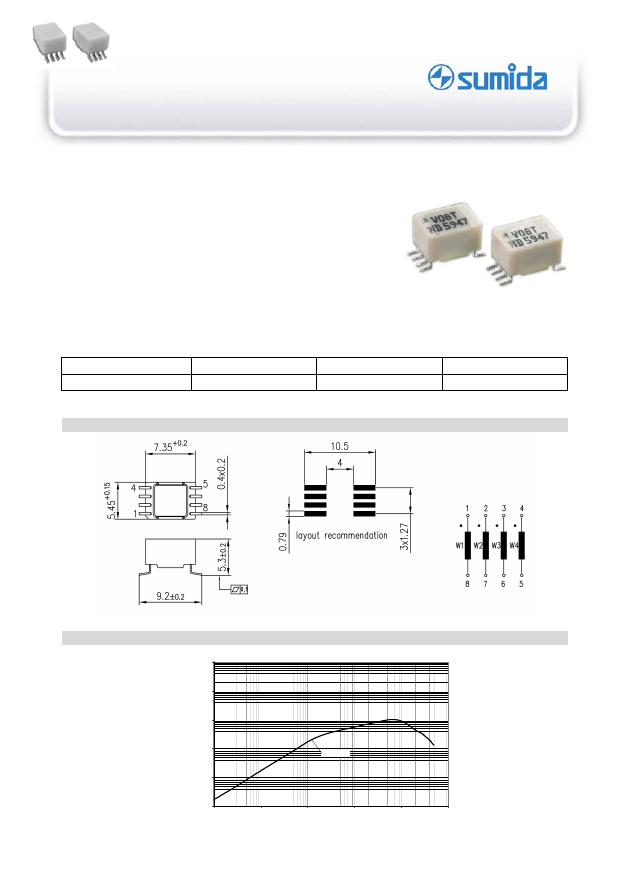

A2.2 TOROIDAL CORE | MINIATURE TYPE K5 SMD



Frequency range 1 MHz - 500 MHz
Application e.g. as CAN bus chokes

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2

Climate category:            according to IEC 68-1 25/85/56



Part number

L

N

 (µH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 05 902 40

4x22

100

125




Mechanical dimensions and circuit diagram




Impedance curve




1

10

100

1.000

10.000

100.000

10

100

1.000

10.000

100.000

1.000.000

f ( KHz )

Z (

 Ohm

)

4 x 22 µH


















- 44 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

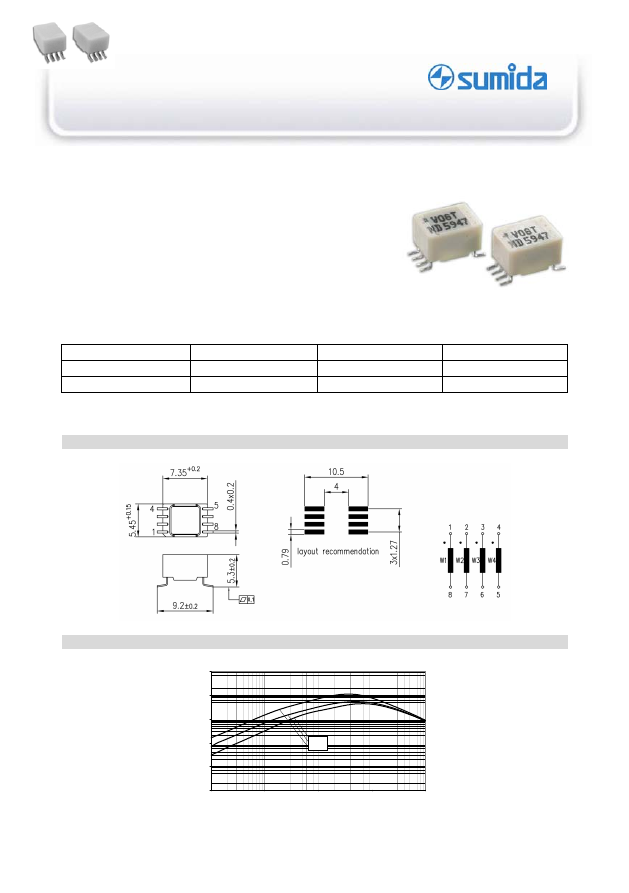

A2.2 TOROIDAL CORE | MINIATURE TYPE K5 SMD



Frequency range 10 kHz - 30 MHz

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56





Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 05 904 40

4x0.47

150

420

503 05 947 40

4x4.7

150

1200



Other types on request!

Mechanical dimensions and circuit diagram






Impedance curves


1

10

100

1.000

10.000

100.000

10

100

1.000

10.000

100.000

f ( KHz )

Z ( O

hm )

4x0,47 mH
4x1,0 mH
4x2,2 mH



- 45 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

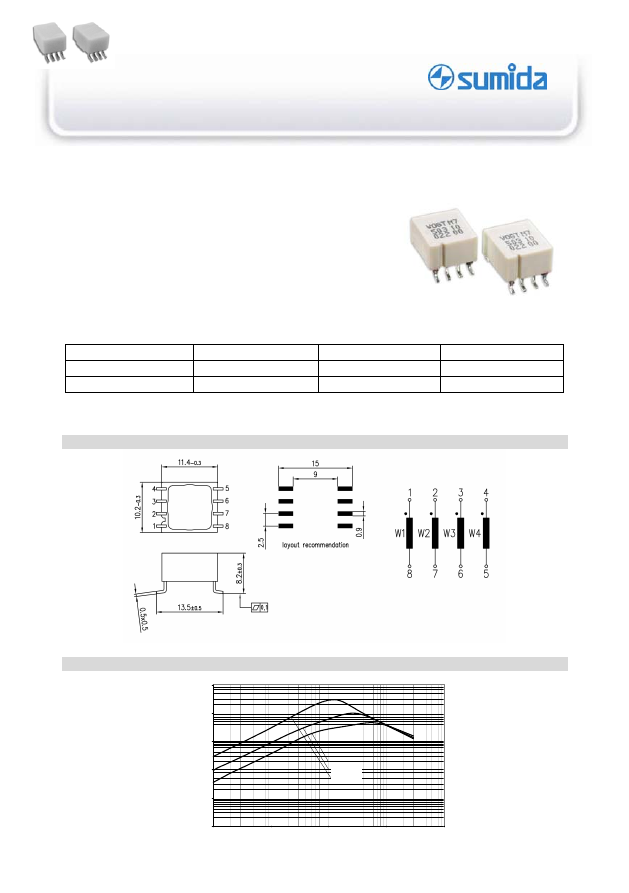

A2.2 TOROIDAL CORE | TYPE K10 SMD



Frequency range 10 kHz - 30 MHz

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56





Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 10 015 40

4x1.5

200

820

503 10 047 40

4x4.7

200

1200



Other types on request!

Mechanical dimensions and circuit diagram





Impedance curves

1

10

100

1.000

10.000

100.000

10

100

1.000

10.000

100.000

f ( KHz )

Z (

 Ohm

 )

 4 x 0.47 mH
 4 x 1.5 mH
 4 x 4.7 mH



- 46 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

 A2.2 TOROIDAL CORE | TYPE K20 SMD



Frequency range 10 kHz - 30 MHz

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

503 20 011 40

4x1.0

300

340



Other types on request!



Mechanical dimensions and circuit diagram







Impedance curves



1

10

100

1.000

10.000

100.000

10

100

1.000

10.000

100.000

f ( KHz )

Z (

 O

hm

 )

 4 x 2,2 mH
 4 x 3.3 mH
 4 x 4.7 mH
 4 x 6.8 mH



- 47 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

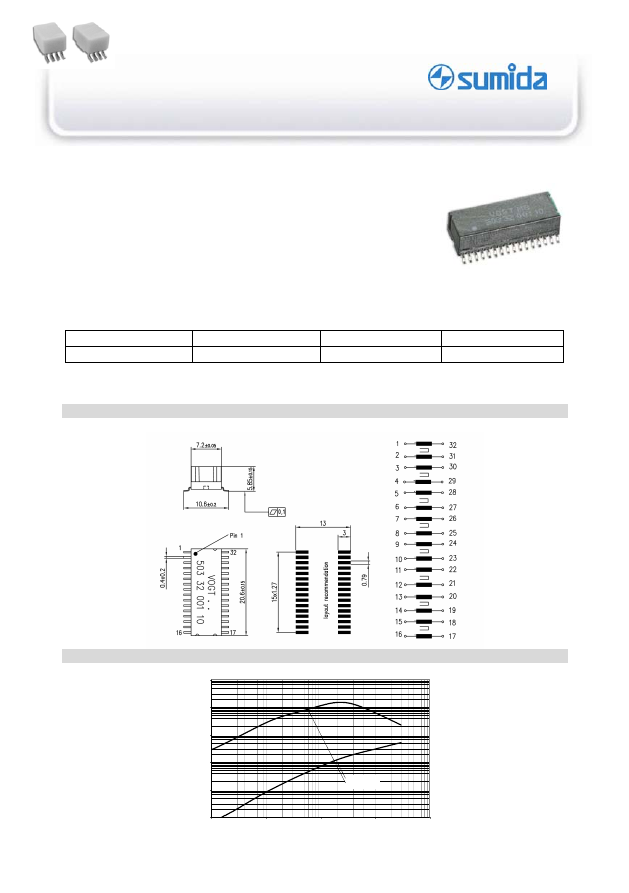

 A2.2 TOROIDAL CORE | TYPE S0 32 SMD


Choke module

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

513 32 047 10

8x2x4.7

150

1700


Other types on request!


Mechanical dimensions and circuit diagram





Impedance curves




1

10

100

1.000

10.000

100.000

10

100

1.000

10.000

100.000

f ( KHz )

Z (

 O

hm

 )

 8 x 2 x 0.01 mH
 8 x 2 x 4.7 mH

















- 48 -







A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE

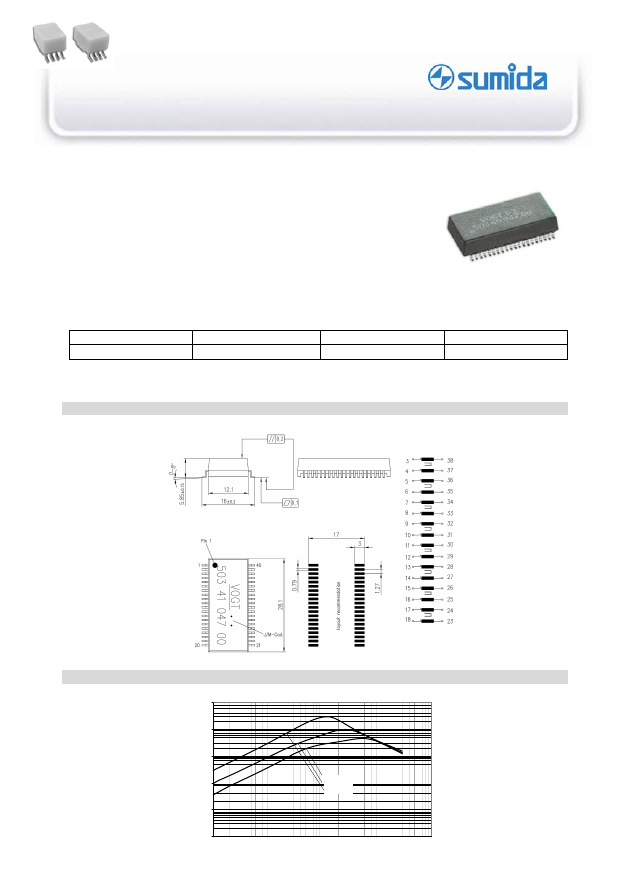

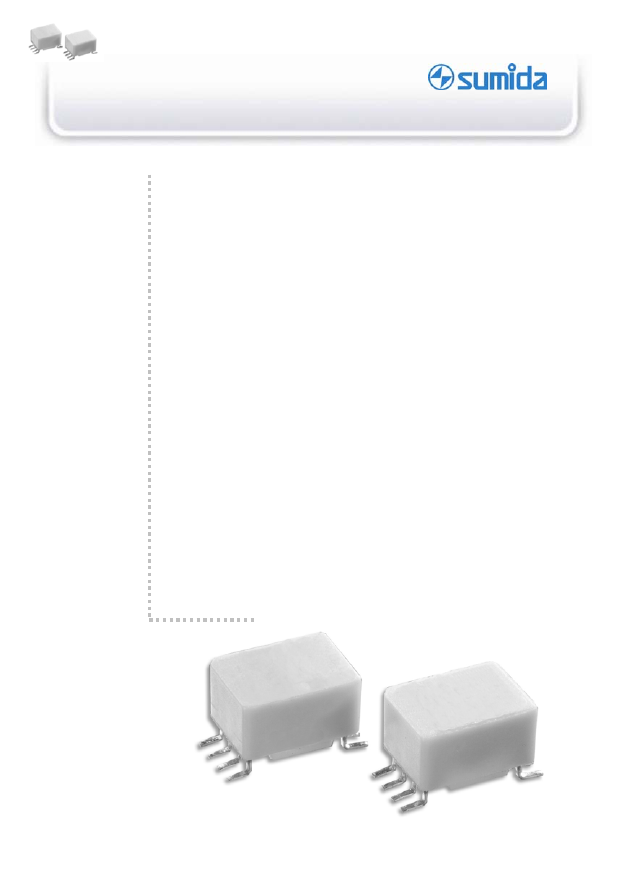

 A2.2 TOROIDAL CORE | TYPE S0 41 SMD


Choke module

Nominal current:

per winding

Nominal voltage:

80 V -/42 V ~

Inductance tolerance:

+50%/-30%

DC resistance:

per winding (nominal winding)

Testing voltage:

500 V, 50 Hz

Thermal characteristics:  heating measurement according  to VDE 0565-2
Climate category:

according to IEC 68-1 25/85/56



Part number

L

N

 (mH)

I

N

 (mA)

R

Cu

 (m

Ω

)

513 41 047 00

8x2x4.7

200

800


Other types on request!



Mechanical dimensions and circuit diagram







Impedance curves




1

10

100

1.000

10.000

100.000

10

100

1.000

10.000

100.000

f ( KHz )

Z ( O

hm )

 4 x 0.47 mH
 4 x 1.5 mH
 4 x 4.7 mH














- 49 -







- 50 -



A

INDUCTIVE COMPONENTS

A2

EMC DATA LINE









A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION













A3.1   CONTINUOUS MODE

052 - 055

A3.2   DISCONTINUOUS MODE

056 - 058

A3.3   PASSIVE SOLUTIONS

059 - 064













































- 51 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

There are various types of circuits that involve controlling not only the output voltage but
also the input current.

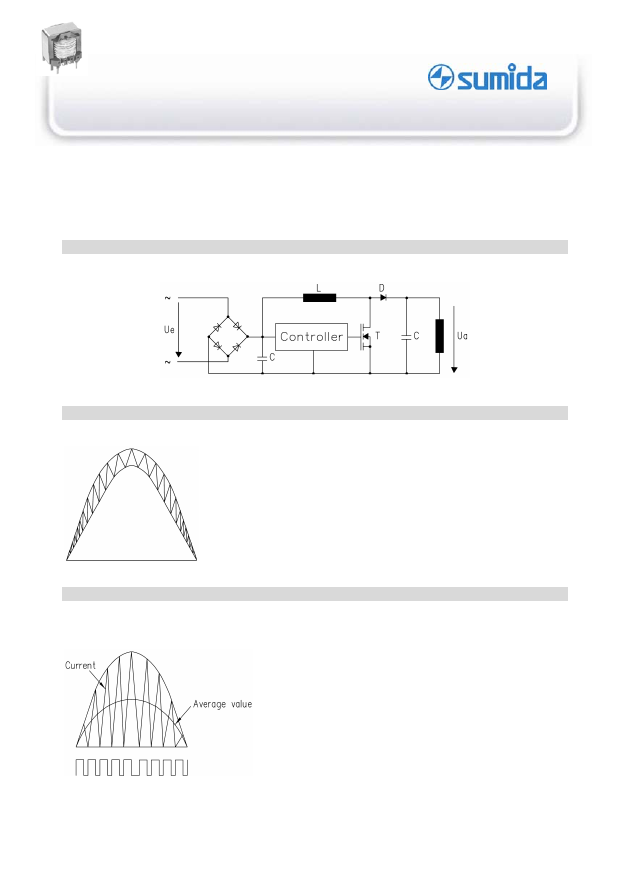

Circuit diagram










Continuous mode








Suitable for high power












Discontinuous mode







Suitable for low power

















- 52 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

A3.1 CONTINUOUS MODE

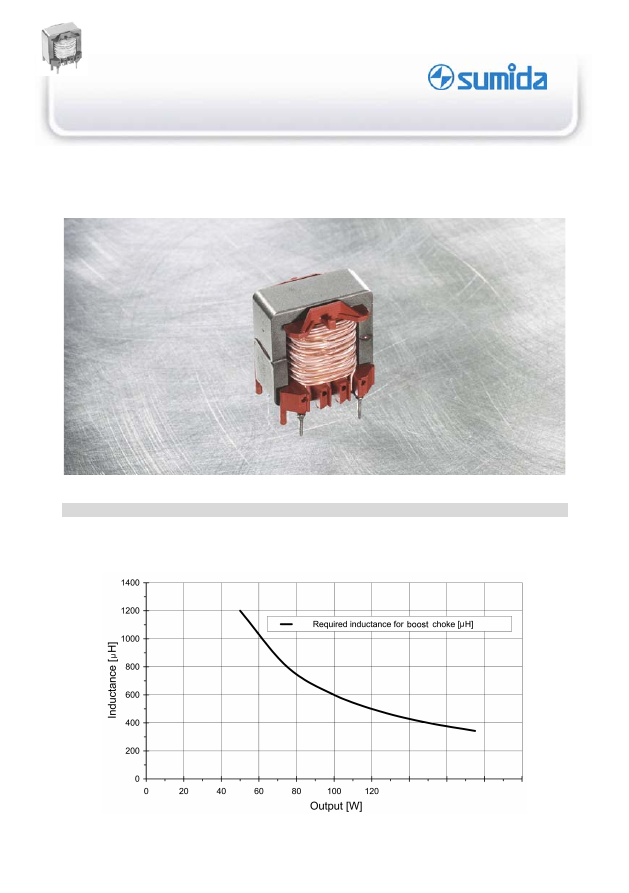

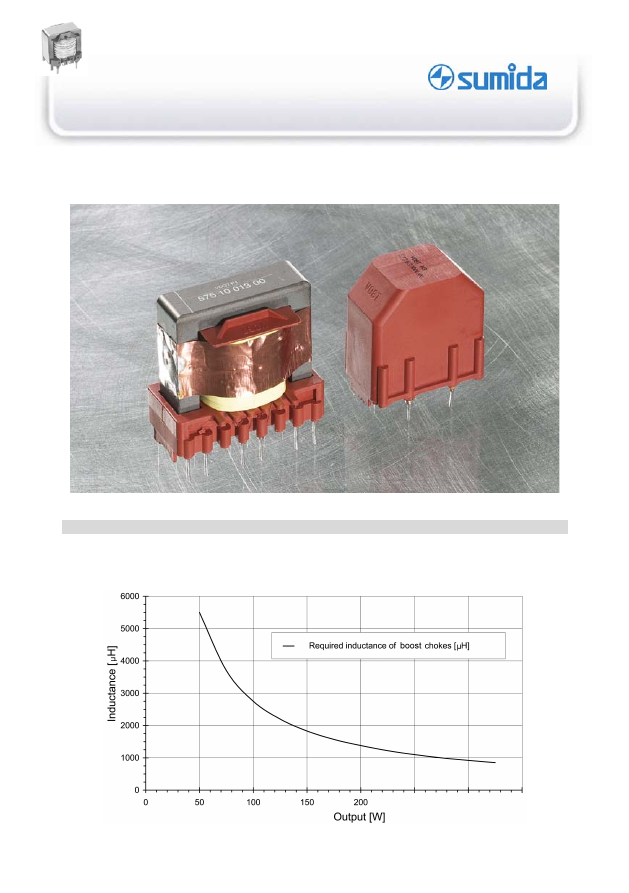

Continuous mode boost choke



Input voltage: 90-265 VAC; output voltage: 400 VDC
Switching frequency 100 kHz; ripple of the choke current = 20%









- 53 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

A3.1 CONTINUOUS MODE



Application


PFC chokes for continuous mode.

With this application, the existing switched mode power supply has to be signed for PFC.



Design DK 63



•



Core: R 27 – high flux

•



Case: DK 63

•



Primary coil and secondary coil for IC voltage supply





Design E 36/11



•



Core: E 36/11

•



Coil former: E 36/11 vertical




Technical data



•



Climate category 40/125/56 according to IEC 68-1

•



Nominal inductance at 10 kHz, 25°C

•



DC resistance per winding (reference values measured according to VDE 0565-2)

•



Ambient temperature: 60°C

•



Temperature rise of windings < 55°C

•



Max. permissible temperature of windings 115°C

•



Input voltage 90 – 265 V

•



Typical switching frequency 100 kHz






















- 54 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

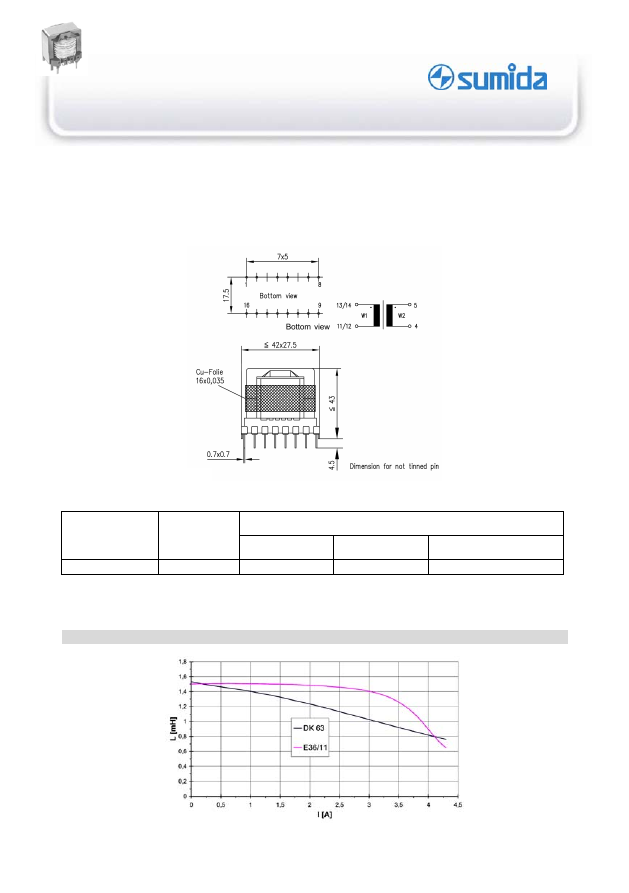

A3.1 CONTINUOUS MODE | DK 63 + E 36/11




E 36/11



























E 36/11 vertical (R

th

1)

= 23 K/W)

Output power

(W)

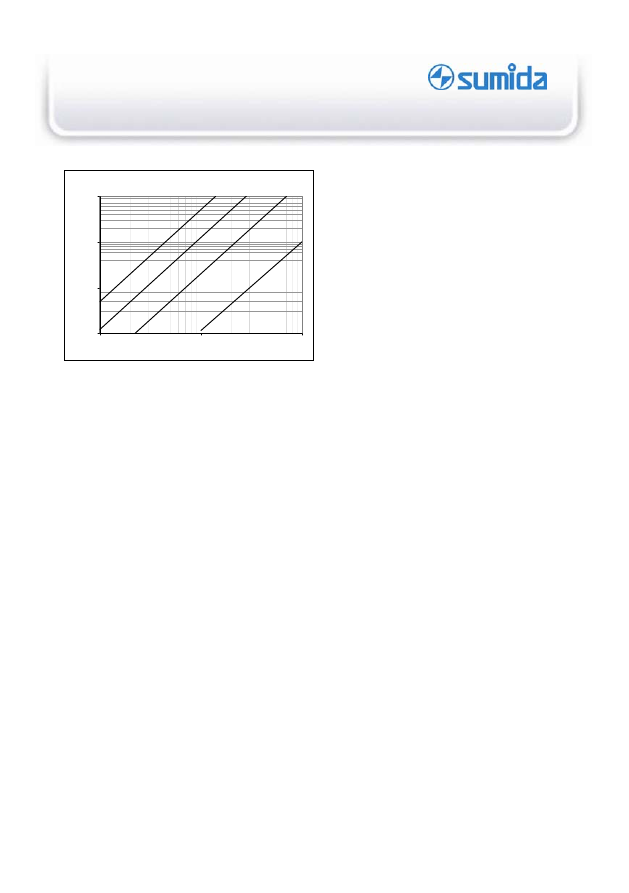

I

peak

(A)

L (mH) ± 10%

R

Cu



1)

(

Ω

) Part

number

150 3 1.5

≤

 0.42

575 10 013 00

1)

Reference value





Saturation curve







- 55 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

A3.2 DISCONTINUOUS MODE









Discontinuous mode boost choke


Input voltage: 90-265 VAC; output voltage: 410 VDC
Switching frequency 40 kHz









- 56 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

A3.2 DISCONTINUOUS MODE




Application


PFC choke for discontinuous mode.
With this application, the existing switched mode power supply has to be designed for PFC.




Construction



•



Core: EF 25/11

•



Coilformer: EF 25/11 vertical





Technical data


•



Climate category 40/125/56 according to IEC 68-1

•



Nominal inductance at 10 kHz, 25°C

•



Inductance tolerance ± 10%

•



DC resistance per winding (reference values measured according to VDE 0565-2)

•



Ambient temperature 60°C

•



Temperature rise of windings < 55°C

•



Max. permissible temperature of windings 115°C

•



Input voltage 90 – 265 V

•



Typical switching frequency 40 kHz


























- 57 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

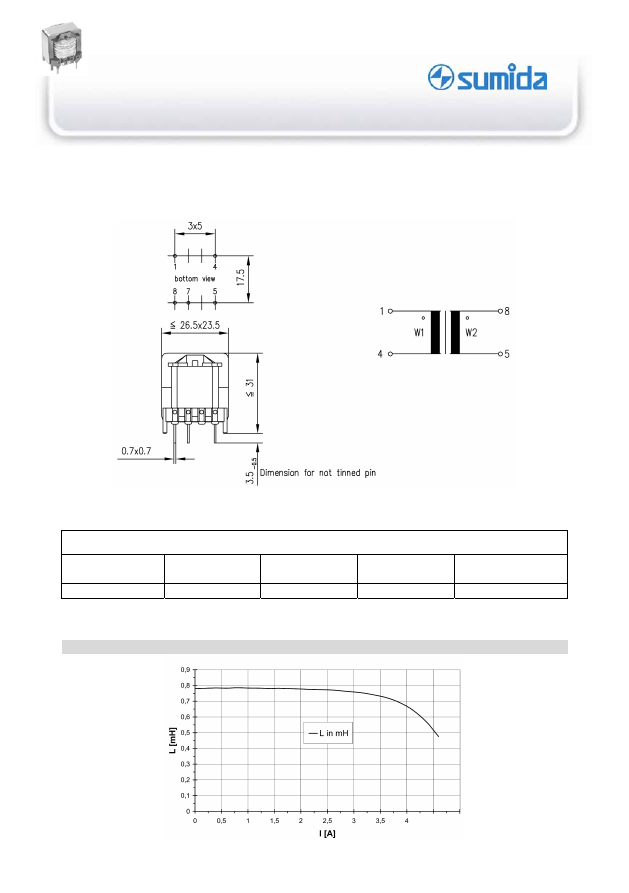

A3.2 DISCONTINUOUS MODE |EF 25/11











EF 25/11 vertical (R

th

1)

= 32 K/W)

Output power

(W)

I

peak



(A)

L (

μ

H)

± 15%

R

Cu



1)



(

Ω

)

Part number

75 2.8 800

≤

 0.56

575 06 045 00

1)

Reference value




Saturation curve





- 58 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

A3.3 PASSIVE SOLUTIONS

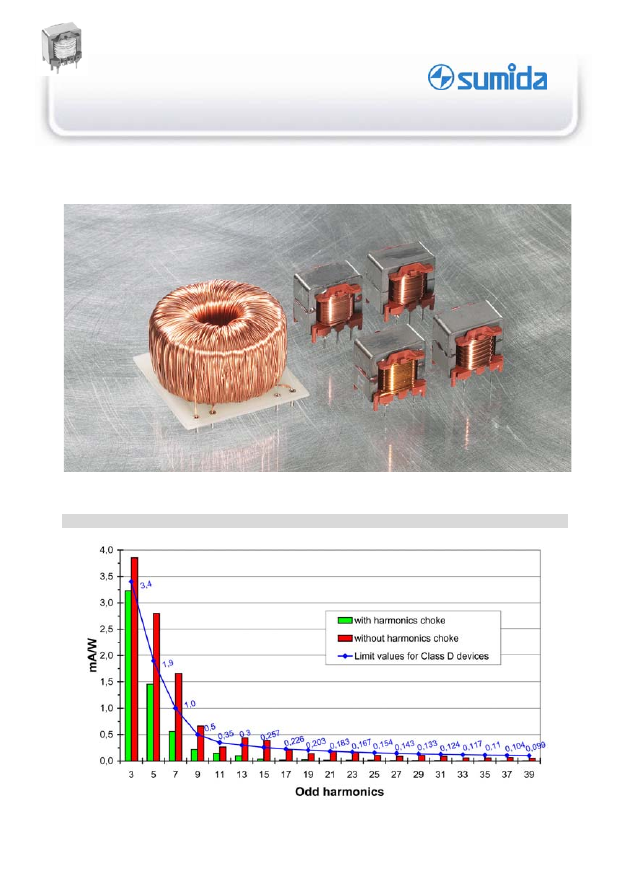

Harmonics for Class D devices (at approx. 75 W)







- 59 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

A3.3 PASSIVE SOLUTIONS



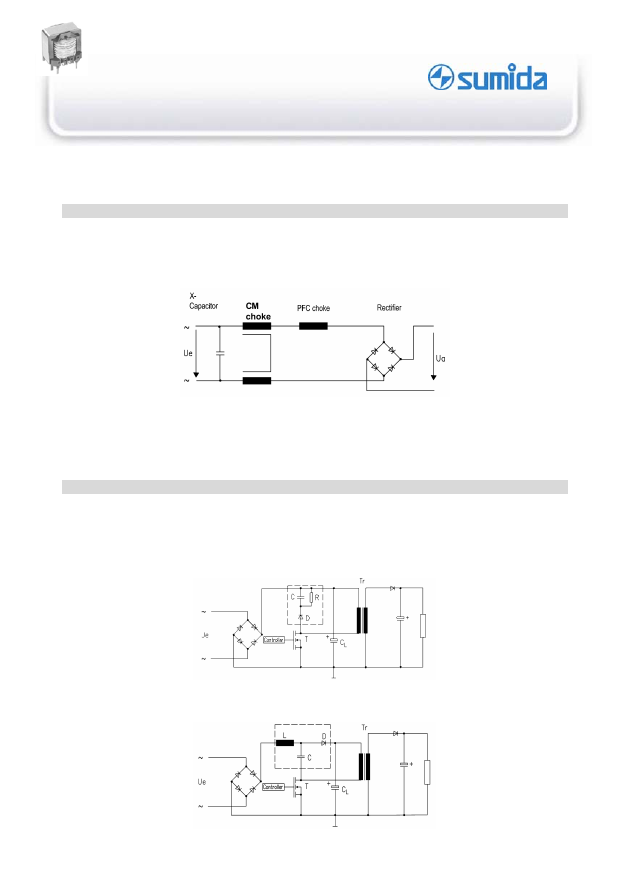

To A 3.3 Harmonics chokes


For existing power supplies, harmonic chokes, can be switched in front of the switched

mode power supply.








The

X-capacitor

 has to be switched between the voltage supply and CM choke, otherwise

resonance fluctuations can occur between the

PF choke

 and X-capacitor.




To A 3.3 Sinusoidal chokes for pump circuit


In this example with a standard switched mode power supply, a pump circuit is integrated
instead of the cut-off circuit.


With the standard cut-off circuit:





Circuit diagram of the new pump circuit:








- 60 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

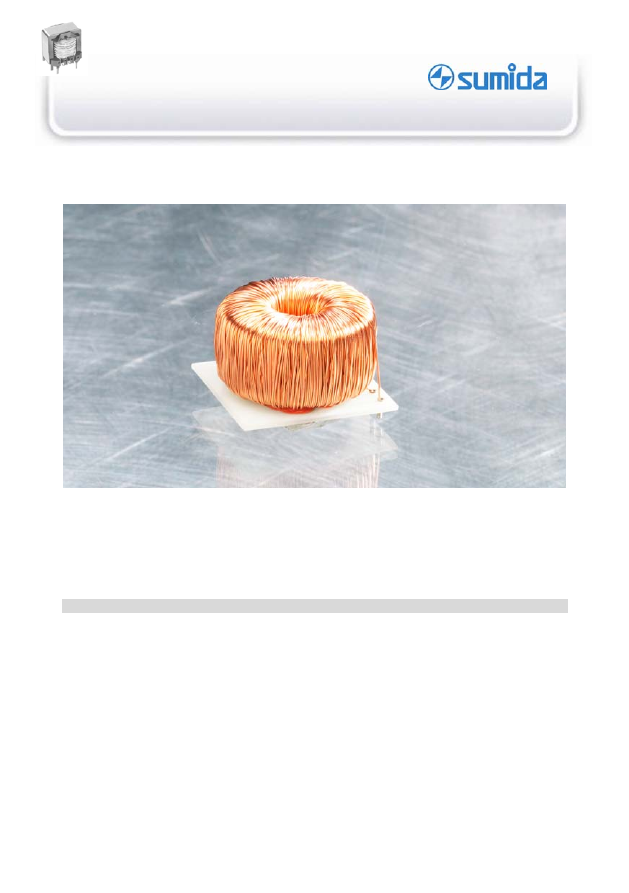

A3.3 PASSIVE SOLUTIONS | HARMONICS CHOKES








The use of a harmonics choke is the simplest and cheapest solution for maintaining standard
EN 61000-3-2 requirements for harmonics since it is not necessary to redesign an existing
power supply. Harmonic chokes are most frequently designed with ferrous powder cores or
with laminated cores.




Advantages



•



Cheapest possibility for maintaining harmonics limits

•



No redesign of existing power supplies

•



Reduction of the reactive power component

•



Increase in power factor






Customer-specific types available on request.











- 61 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

A3.3 PASSIVE SOLUTIONS | SINUSOIDAL CHOKE

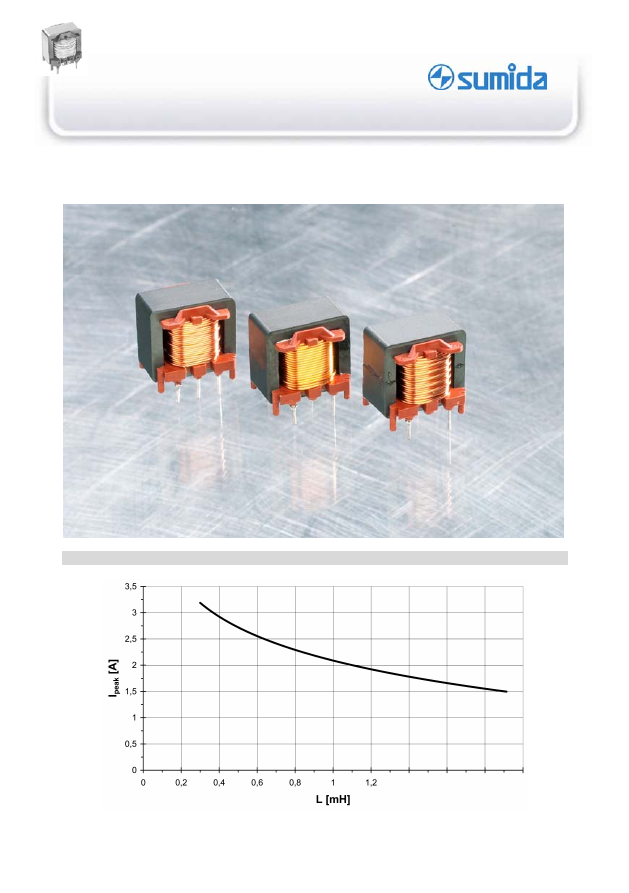

I

peak

 as a function of inductance







- 62 -







A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION

A3.3 PASSIVE SOLUTIONS | SINUSOIDAL CHOKE



Application


These chokes are used in switched mode power supplies, typically for PCs, monitors for PCs,

televisions, etc. Together with the so-called pump circuit, switched mode power supplies
can now be modified so that they observe the permitted limit values for class-D equipment.




Structure



•



E 20/11 k vertical design

•



Installation height = 21 mm






Technical data


•



Climate category 40/125/56 according to IEC 68-1

•



Nominal inductance at 10 kHz, 25°C

•



Inductance tolerance ± 10%

•



DC resistance per winding (reference values measured according to VDE 0565-2)

•



Ambient temperature 60°C

•



Temperature rise of windings < 55°C

•



Max. permissible temperature of windings 115°C



























- 63 -





-



A

INDUCTIVE COMPONENTS

A3

POWER FACTOR CORRECTION



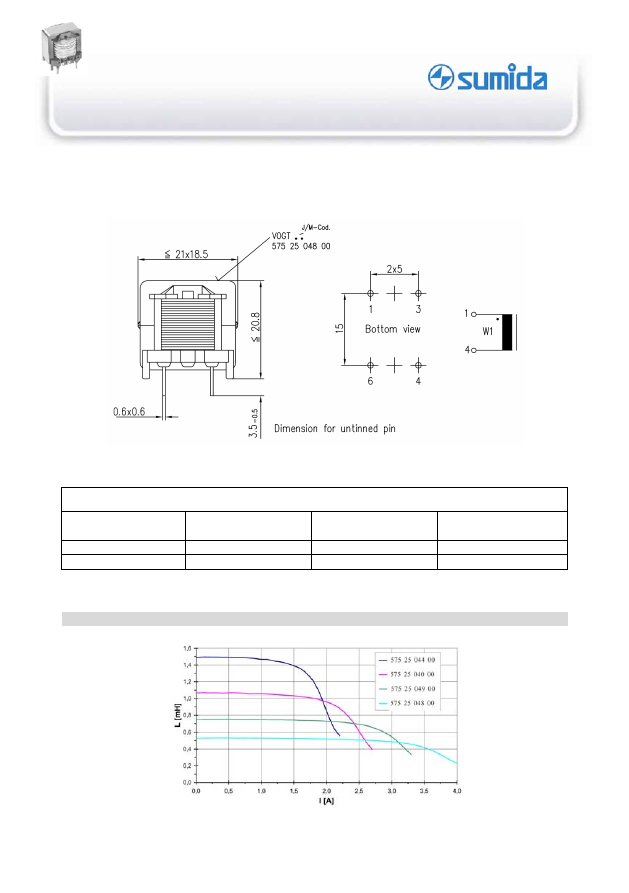

A3.3 PASSIVE SOLUTIONS | SINUSOIDAL CHOKE| EF 20/11 K











EF 20/11 k for pump circuit

I

peak

1)



(A)

L

N



1)

(mH)

± 10%

R

Cu



1)



(m

Ω

)

Part number

≤

 2.0

1.00

≤

 480

575 25 040 00

≤

 1.7

1.50

≤

 690

575 25 044 00

1)

Reference value





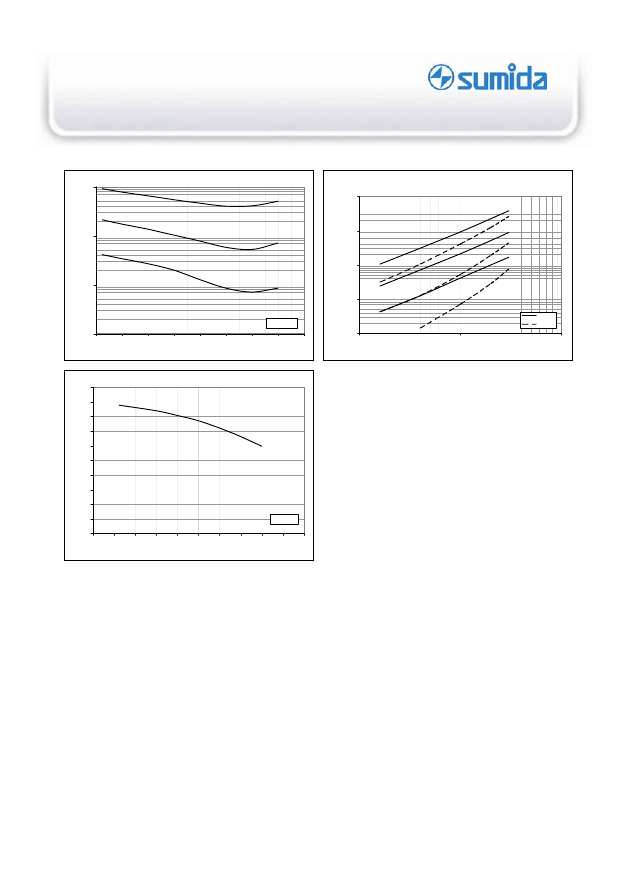

Saturation curves





 64 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER







A4.1 FLYBACK/FORWARD CONVERTER E-CORE

066 - 067

A4.2 FLYBACK/FORWARD CONVERTER 1-30 WATT

068 - 075

A4.3 FLYBACK/FORWARD CONVERTER 30- > 100 WATT  076 - 080

A4.4 RESONANT CONVERTER (U-CORE)

081 - 082









































- 65 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

A4.1  FLYBACK/FORWARD CONVERTER E-CORE

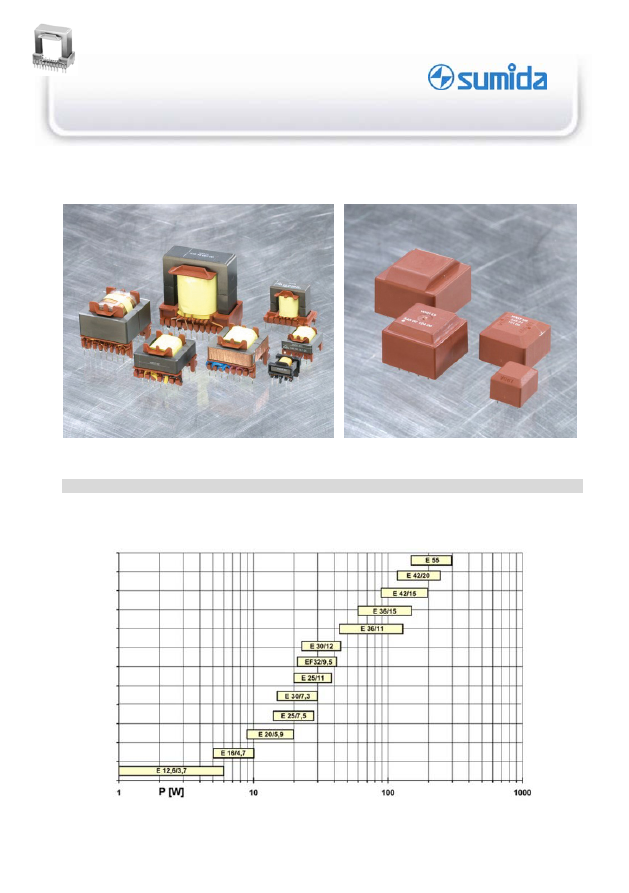

Power comparison of various E kits


Flyback converter mode at 100 kHz
Secondary power P










- 66 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

A4.1  FLYBACK/FORWARD CONVERTER E-CORE




Application


•



Standby transformers

•



Video recorders

•



SAT systems

•



TV sets

•



Low-cost applications, etc.





Construction


•



E 12,6 – E 55 kits

•



Upright and flat versions

•



Open or molded structures

•



E 16/4,7 kit with open structure






Technical data


•



Climate category 40/125/56 in accordance with IEC 68-1

•



Maximum permissible temperature of windings 115°C

•



Additional technical data and standards: see the following data sheets




























- 67 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

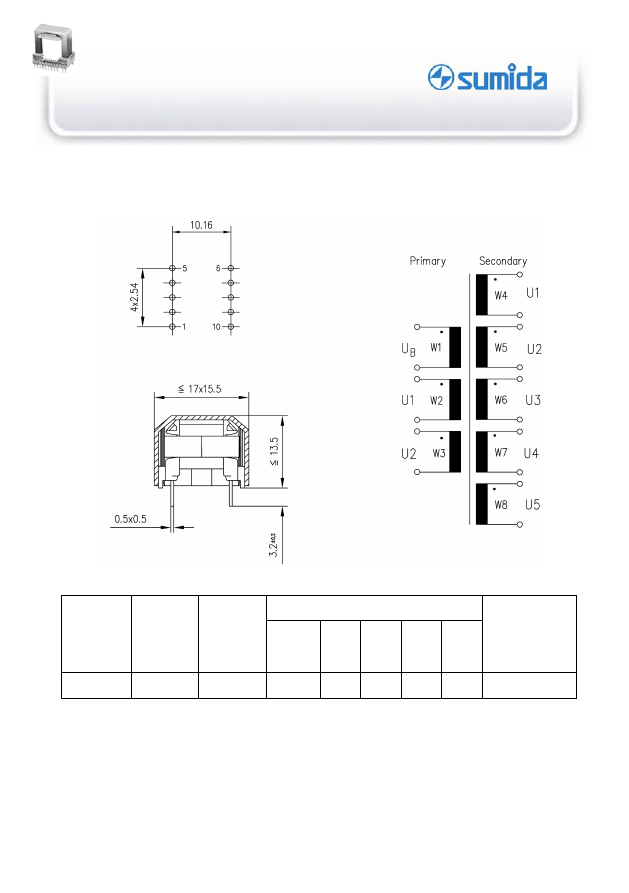

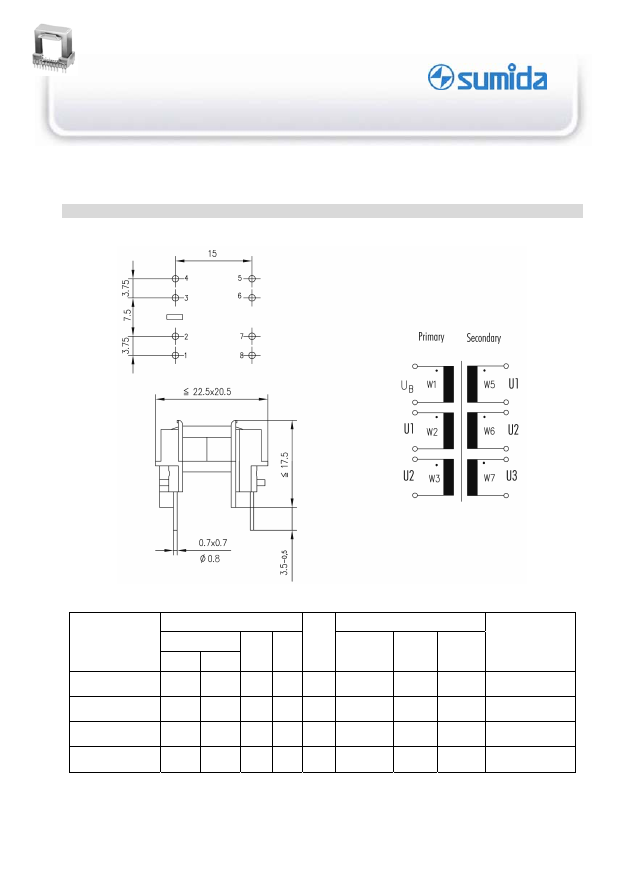

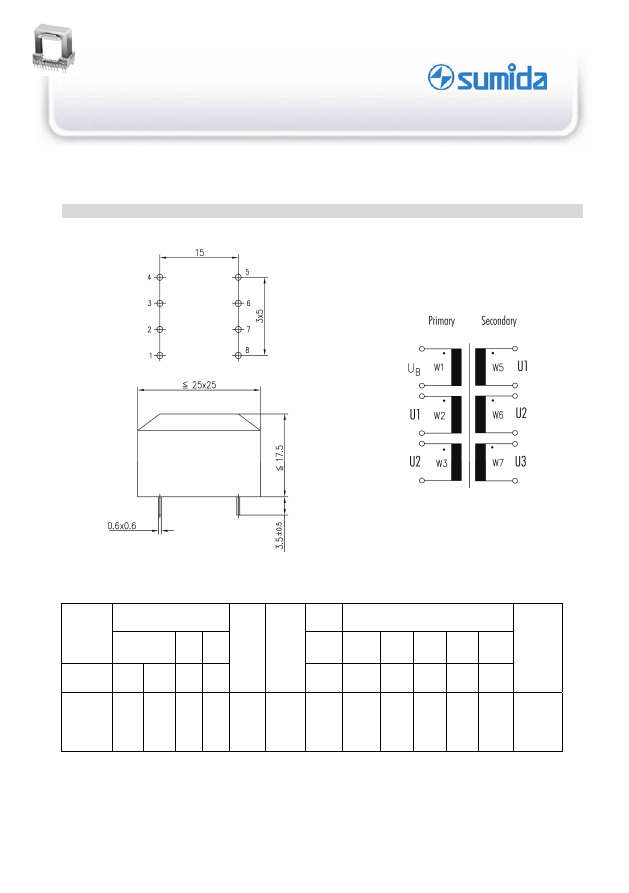

A4.2  FLYBACK/FORWARD CONVERTER 1-30 WATT | E 12.6/3.7









Secondary

Standard Structure

U

P

1)



Prim. -Sec.

(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

ma

)

U4

(I

max

)

U5

(I

max

)

Part no.

EN 61558

molded

4.0

5 V

(40mA)

    545

19

XXX

XX

1)

Test voltage U

P

 (f = 50 Hz; t = 1 sec)



Other types on request!














- 68 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

A4.2  FLYBACK/FORWARD CONVERTER 1-30 WATT | E 16/4.7



Open E core structures









Primary Secondary

U

B

 (V

DC

)

Working

frequency

(kHz)

min max

U1

(V)

U2

(V)

U

P

1)



Prim.

-Sec.

(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

max

)

Part no.

2)



60…100…130 130 375    4.2

12V

(0.4A)

5V

(1.0A)



545 23 315 00

115…140 120

400

15



4.2

24V

(0.25A)





545 23 211 00

124…140 240

375



4.2

28V

(0.28A)





545 23 224 00

60…100…130 130 375    4.2

12V

(0.4A)

12V

(0.4A)



545 23 314 00

1)

Test voltage U

P

 (f = 50 Hz; t = 1 sec)

2)

 Group Approval EN 60065/EN 60950/EN 61558-2-17



Other types on request!









- 69 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER



A4.2  FLYBACK/FORWARD CONVERTER 1-30 WATT | E 20/5.9 S











Primary Secondary

U

B

 (V

DC

)

Working

frequency

(kHz)

min max

U1

(V)

U2

(V)

Stand-

ard

U

P

1)



Prim.-

Sec.
(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

max

)

U4

(I

max

)

U5

(I

max

)

Part no.

130 120

375



VDE

0860

3.0

12V

(0.42A)









545 09 010 00

60 125

374

13



VDE

0860

4.2

5V

(0.4A)









545 09 012 00

1)

 Test voltage U

P

 (f = 50 Hz; t = 1 sec)



Other types on request!



- 70 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

A4.2 FLYBACK/FORWARD CONVERTER 1-30 WATT | E 20/5.9



Open E-core structures








Primary Secondary

U

B

 (V

DC

)

Working

frequency

(kHz)

min max

U1

(V)

U2

(V)

U

P

1)



Prim.-

Sec.
(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

max

)

Part number

2)



60…100…130 130  375





4.5

12V

(0.65A)

5V

(1.5A)



545 01 273 00

60…100…130 130  375





4.5

12V

(0.65A)

12V

(0.65A)



545 01 274 00

1)

 Test voltage U

p

 (f = 50 Hz; t = 1 sec)

2)

 Group Approval EN 60065/EN 60950/EN 61558-2-17



Other types on request!



- 71 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

A4.2 FLYBACK/FORWARD CONVERTER 1-30 WATT | E 20/5.9



Molded E core structures












Primary U

P

1)

 Secondary

Working

Fre-

quency

U

B

 (V

DC

) U1 U2

Prim.

-Sec.

U1 U2 U3 U4 U5

(kHz) min

max

(V) (V)

Stand-

ard

Struc-

ture

(kV) (I

max

) (I

max

) (I

max

) (I

max

) (I

max

)

Part

number

100 255

358

24

VDE

0805

EN

60950

molded  3.0

24V

(0.8A)









545 01

151 00

1)

 Test voltage U

P

 (f = 50 Hz; t= 1 sec)



Other types on request!



- 72 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

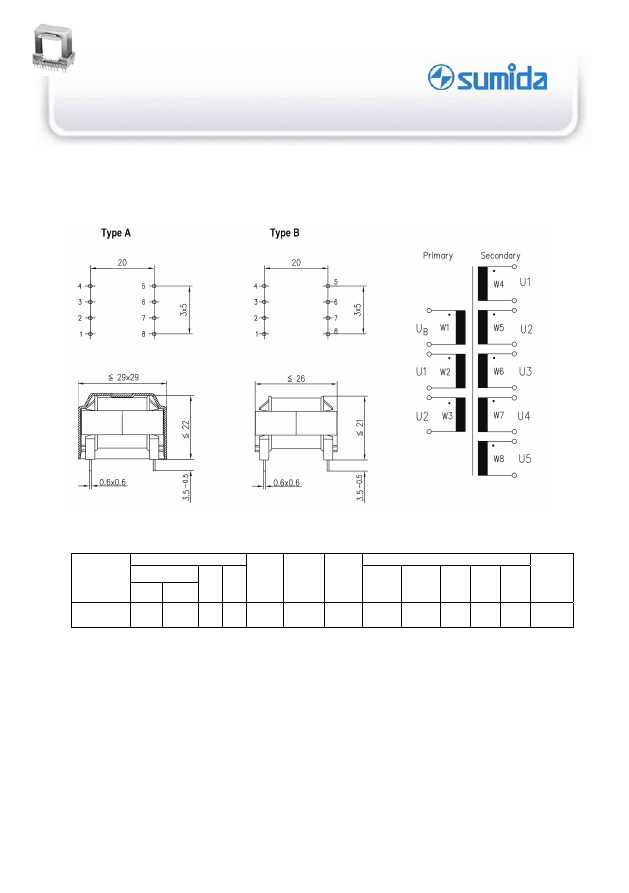

A4.2 FLYBACK/FORWARD CONVERTER 1-30 WATT | E 25/7.5
































Primary Secondary

U

B

 (V

DC

)

Working

frequency

(kHz)

min max

U1

(V)

U2

(V)

Stand-

ard

Struc-

ture

U

P

1)



Prim.-

Sec.
(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

max

)

U4

(I

max

)

U5

(I

max

)

Part

no.

132 80

375

12



Type

B

3.0

24V

(1.25A)









545 02

150 00

1)

 Test voltage U

P

 (f = 50 Hz; t= 1 sec)



Other types on request!




- 73 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

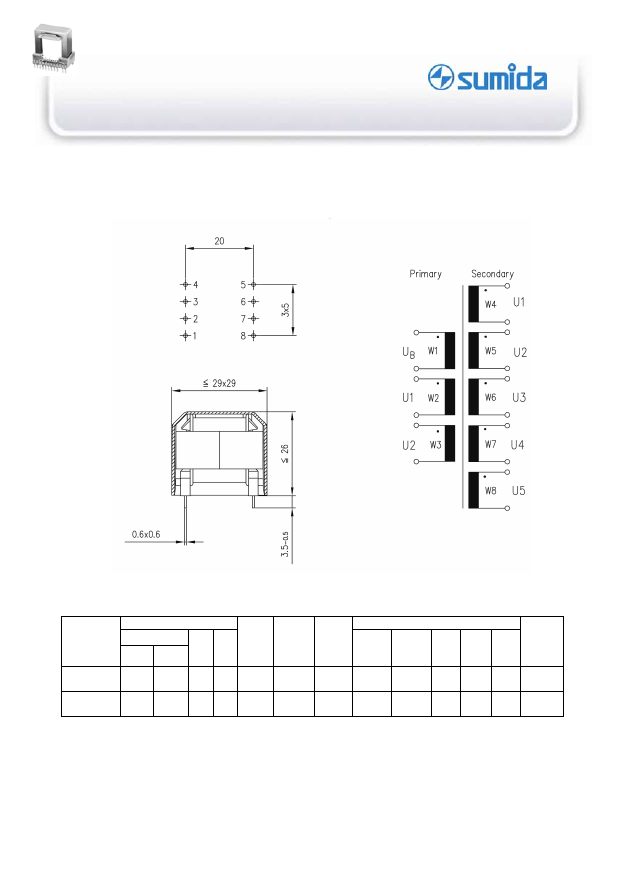

A4.2 FLYBACK/FORWARD CONVERTER 1-30 WATT | E 25/11










1)

 Test voltage U

P

 (f = 50 Hz; t= 1 sec)

Primary

Secondary

U

B

 (V

DC

)

Working

frequency

(kHz)

min max

U1

(V)

U2

(V)

Stand-

ard

Struc-

ture

U

P

1)

Prim.-

Sec.

(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

max

)

U4

(I

max

)

U5

(I

max

)

Part

no.

100 270

360

12



VDE

0805

molded  3.5

18V

(1.3A)









545 27

XXX 00

100 290

360

12



VDE

0805  molded  3.5

5V

(2.3A)









545 27

XXX 00








Other types on request!



- 74 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

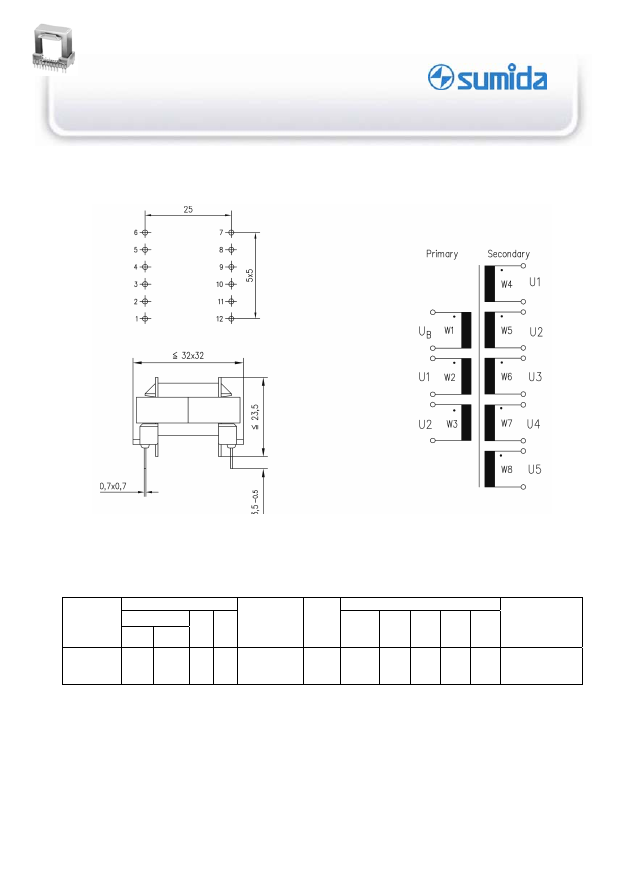

A4.2 FLYBACK/FORWARD CONVERTER 1-30 WATT | E 30/7.3













Primary Secondary

U

B

 (V

DC

)

Working

frequency

(kHz)

min max

U1

(V)

U2

(V)

Standard

U

P

1)



Prim.-

Sec.
(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

max

)

U4

(I

max

)

U5

(I

max

)

Part no.

100 120

380

12



VDE 712

(Part 24 A1)

EN 60928

4.0

24V

(1A)









545 03 XXX 00

1)

 Test voltage U

P

 (f = 50 Hz; t= 1 sec)





Other types on request!





- 75 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

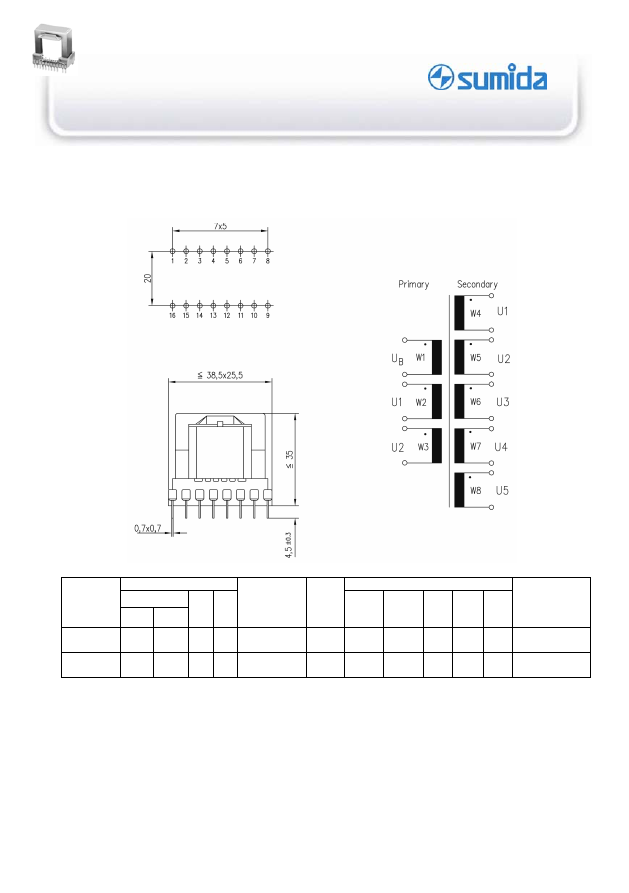

 A4.3 FLYBACK/FORWARD CONVERTER 30->100 WATT | E 30/12








1)

 Test voltage U

P

 (f = 50 Hz; t= 1 sec)

Primary

Secondary

U

B

 (V

DC

)

Working

frequency

(kHz)

min max

U1

(V)

U2

(V)

Standard

U

P

1)

Prim.-

Sec.
(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

max

)

U4

(I

max

)

U5

(I

max

)

Part

no.

130 180

270

12



VDE 0860

EN 60065

3.0

25V

(0.3A)

5V

(1.5A)

3.3V

(3A)





545 08 XXX 00

130 275

360

12

 VDE

0860 3.0

12V

(1.4A)

5V

(2.75A)







545 08 XXX 00



Other types on request!



- 76 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

 A4.3 FLYBACK/FORWARD CONVERTER 30->100 WATT | E 36/11








Primary Secondary

U

B

 (V)

Working

frequency

(kHz)

min max

U1

(V)

U2

(V)

Standard

U

P

1)



Prim.-

Sec.

(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

max

)

U4

(I

max

)

U5

(I

max

)

Part

no.

100 250

370

15



EN

60950

3.0

14.5V

(6A)









545 11
093 00

60 100

375

15



EN 60950
UL 60950

3.0

19V

(50mA)

12V

(2.9A)

5V

(2.25A)





545 11
100 00

1)

 Test voltage U

P

 (f = 50 Hz; t= 1 sec)



Other types on request!




- 77 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

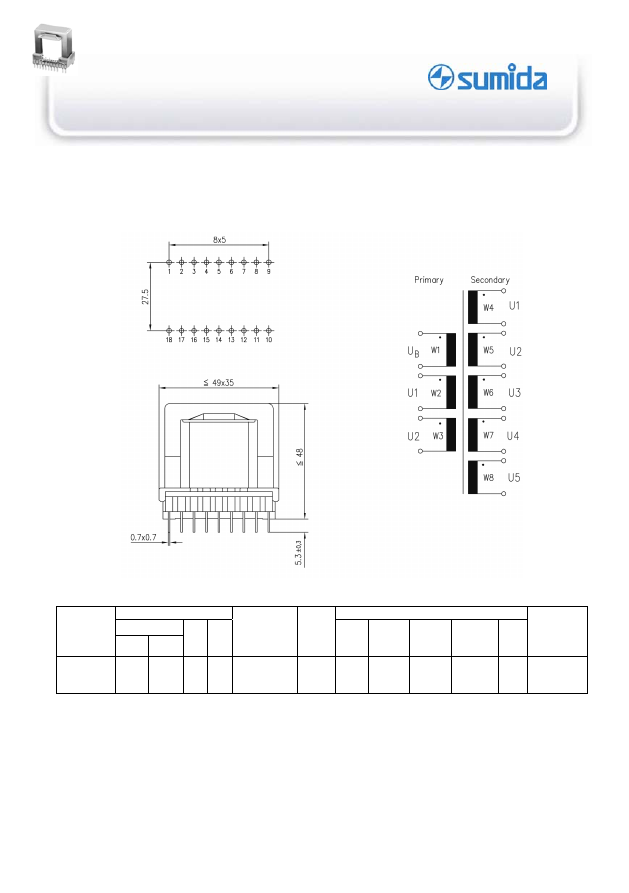

A4.3 FLYBACK/FORWARD CONVERTER 30->100 WATT | E 42/15












Primary Secondary

U

B

 (V

DC

)

Working

frequency

(kHz)

min max

U1

(V)

U2

(V)

Standard

U

P

1)



Prim.-

Sec.
(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

max

)

U4

(I

max

)

U5

(I

max

)

Part no.

40 180

270

12



VDE 0860
EN 60065

IEC 60065

3.0

5V

(7A)

12V

(1.6A)

25V

(1.3A)

40V

(50mA)



545 13

XXX 00

1)

 Test voltage U

P

 (f = 50 Hz; t= 1 sec)



Other types on request!




- 78 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

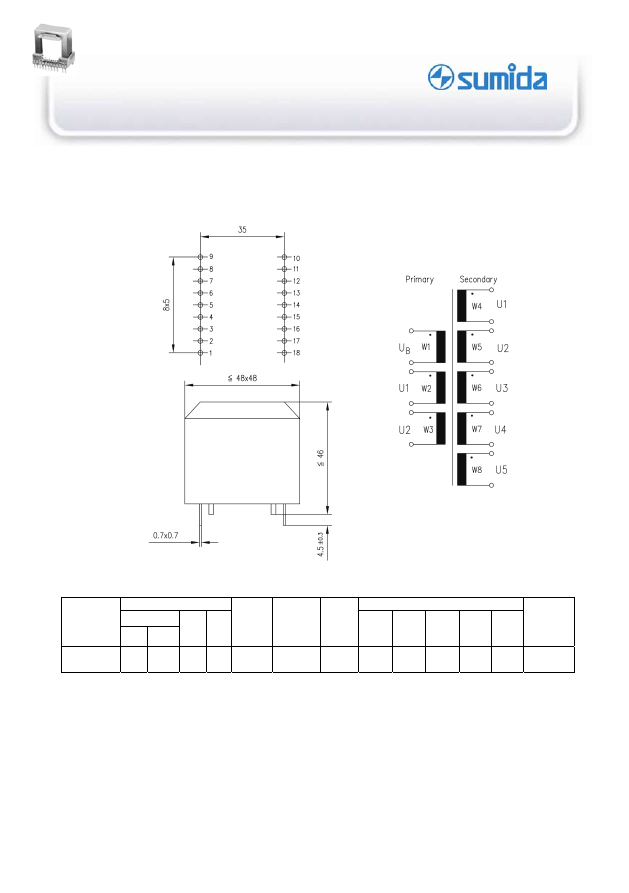

A4.3 FLYBACK/FORWARD CONVERTER 30->100 WATT | E 42/20











Primary Secondary

U

B

 (V)

Working

frequency

(kHz)

min max

U1

(V)

U2

(V)

Stand-

ard

Struc-

ture

U

P

1)



Prim.-

Sec.
(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

max

)

U4

(I

max

)

U5

(I

max

)

Part

no.

50 220

420

12

15V

1A

VDE

805

molded 3.75

31V

(6A)

15V

(1A)







545 17
104 00

1)

 Test voltage U

P

 (f = 50 Hz; t = 1 sec)



Other types on request!




- 79 -







A

INDUCTIVE COMPONENTS

A4 ENERGY

TRANSFER

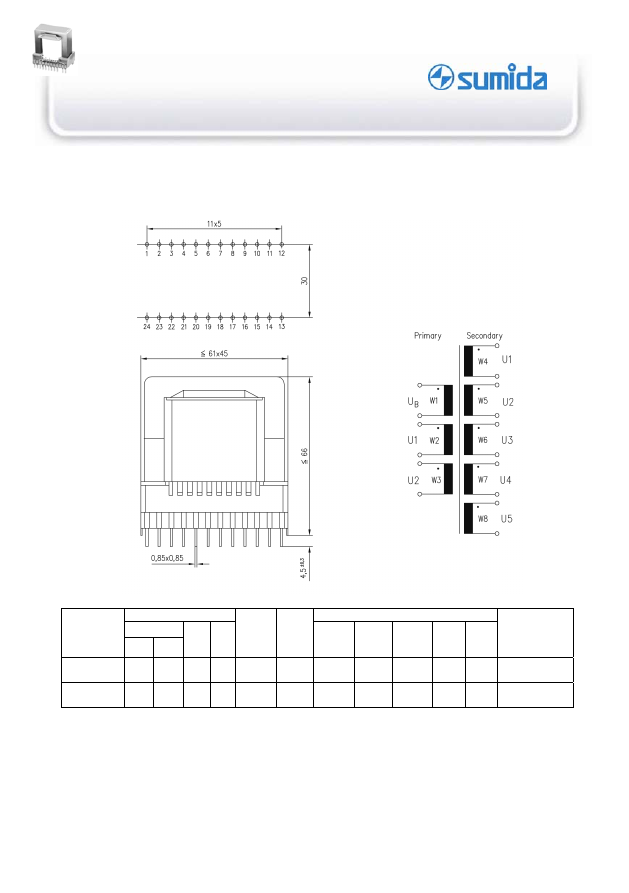

A4.3 FLYBACK/FORWARD CONVERTER 30->100 WATT | E 55








Primary Secondary

U

B

 (V)

Working

frequency

(kHz)

min max

U1

(V)

U2

(V)

Stand-

ard

U

P

1)



Prim.

-Sec.

(kV)

U1

(I

max

)

U2

(I

max

)

U3

(I

max

)

U4

(I

max

)

U5

(I

max

)

Part

number

100 238

370

15



VDE

0805

3.0

100V

(4A)

15V

(0.2A)

15V

(0.2A)





545 16 056 00

40 260

420

12



VDE

0551

3.75

5V

(0.6A)









545 16 057 00

1)

 Test voltage U

P

 (f = 50 Hz; t = 1 sec)



Other types on request!




- 80 -
